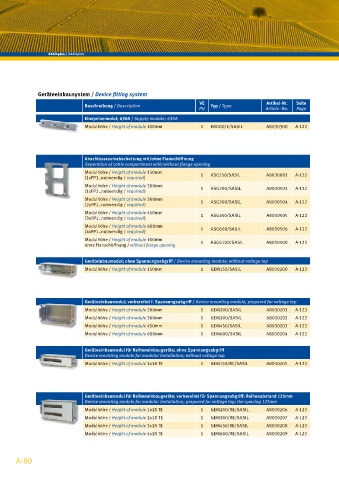

Page 83 - sasil-plus-catalogue-2009

SASILplus / SASILplus

Geräteeinbausystem / Device fitting system
VE Artikel-Nr. Seite
Beschreibung / Description Typ / Type
PU Article -No. Page
Einspeisemodul; 630A / Supply module; 630A
Modulhöhe / Height of module 100mm 1 EM100/E/SASIL A8030300 A-122

Anschlussraumabschottung mit/ohne Flanschöffnung
Seperation of cable compartment with/without flange opening
Modulhöhe / Height of module 150mm 1 ASG150/SASIL A8030001 A-122
(1xFP1..notwendig / required)
Modulhöhe / Height of module 200mm 1 ASG200/SASIL A8030503 A-122
(1xFP2..notwendig / required)
Modulhöhe / Height of module 300mm 1 ASG300/SASIL A8030504 A-122
(2xFP1..notwendig / required)
Modulhöhe / Height of module 450mm 1 ASG450/SASIL A8030505 A-122
(3xFP1..notwendig / required)
Modulhöhe / Height of module 600mm 1 ASG600/SASIL A8030506 A-122
(4xFP1..notwendig / required)
Modulhöhe / Height of module 100mm 1 ASGG100/SASIL A8030500 A-122
ohne Flanschöffnung / without flange opening

Geräteinbaumodul; ohne Spannungsabgriff / Device mounting module; without voltage tap
Modulhöhe / Height of module 150mm 1 GEM150/SASIL A8030200 A-123

Geräteeinbaumodul; vorbereitet f. Spannungsabgriff / Device mounting module; prepared for voltage tap
Modulhöhe / Height of module 200mm 1 GEM200/SASIL A8030201 A-123
Modulhöhe / Height of module 300mm 1 GEM300/SASIL A8030202 A-123
Modulhöhe / Height of module 450mm 1 GEM450/SASIL A8030203 A-123
Modulhöhe / Height of module 600mm 1 GEM600/SASIL A8030204 A-123

Geräteeinbaumodul für Reiheneinbaugeräte; ohne Spannungsabgriff
Device mounting module for modular installation; without voltage tap
Modulhöhe / Height of module 1x18 TE 1 GEM150/RE/SASIL A8030205 A-123

Geräteeinbaumodul für Reiheneinbaugeräte; vorbereitet für Spannungsabgriff: Reihenabstand 125mm
Device mounting module for modular installation; prepared for voltage tap; tier spacing 125mm
Modulhöhe / Height of module 1x18 TE 1 GEM200/RE/SASIL A8030206 A-123
Modulhöhe / Height of module 2x18 TE 1 GEM300/RE/SASIL A8030207 A-123
Modulhöhe / Height of module 3x18 TE 1 GEM450/RE/SASIL A8030208 A-123
Modulhöhe / Height of module 4x18 TE 1 GEM600/RE/SASIL A8030209 A-123

A-80
