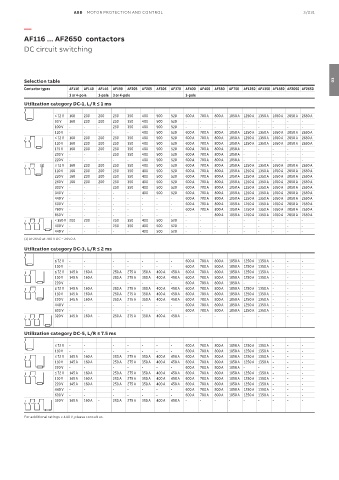

ABB MOTOR PROTECTION AND CONTROL 3/231
—
AF116 ... AF2650 contactors
DC circuit switching
Selection table 03
Contactor types AF116 AF140 AF146 AF190 AF205 AF265 AF305 AF370 AF400 AF460 AF580 AF750 AF1250 AF1350 AF1650 AF2050 AF2650
3 or 4-pole 3-pole 3 or 4-pole 3-pole
Utilization category DC-1, L/R ≤ 1 ms
≤ 72 V 160 200 200 250 350 400 500 520 600 A 700 A 800 A 1050 A 1250 A 1350 A 1650 A 2050 A 2650 A
90 V 160 200 200 250 350 400 500 520 - - - - - - - - -
100 V - - - 250 350 400 500 520 - - - - - - - - -
110 V - - - - - 400 500 520 600 A 700 A 800 A 1050 A 1250 A 1350 A 1650 A 2050 A 2650 A
≤ 72 V 160 200 200 250 350 400 500 520 600 A 700 A 800 A 1050 A 1250 A 1350 A 1650 A 2050 A 2650 A
110 V 160 200 200 250 350 400 500 520 600 A 700 A 800 A 1050 A 1250 A 1350 A 1650 A 2050 A 2650 A
175 V 160 200 200 250 350 400 500 520 600 A 700 A 800 A 1050 A - - - - -
200 V - - - 250 350 400 500 520 600 A 700 A 800 A 1050 A - - - - -
220 V - - - - - 400 500 520 600 A 700 A 800 A 1050 A - - - - -
(1) ≤ 72 V 160 200 200 250 350 400 500 520 600 A 700 A 800 A 1050 A 1250 A 1350 A 1650 A 2050 A 2650 A
110 V 160 200 200 250 350 400 500 520 600 A 700 A 800 A 1050 A 1250 A 1350 A 1650 A 2050 A 2650 A
220 V 160 200 200 250 350 400 500 520 600 A 700 A 800 A 1050 A 1250 A 1350 A 1650 A 2050 A 2650 A
260 V 160 200 200 250 350 400 500 520 600 A 700 A 800 A 1050 A 1250 A 1350 A 1650 A 2050 A 2650 A
300 V - - - 250 350 400 500 520 600 A 700 A 800 A 1050 A 1250 A 1350 A 1650 A 2050 A 2650 A
340 V - - - - - 400 500 520 600 A 700 A 800 A 1050 A 1250 A 1350 A 1650 A 2050 A 2650 A
440 V - - - - - - - - 600 A 700 A 800 A 1050 A 1250 A 1350 A 1650 A 2050 A 2650 A
600 V - - - - - - - - 600 A 700 A 800 A 1050 A 1250 A 1350 A 1650 A 2050 A 2650 A
780 V - - - - - - - - 600 A 700 A 800 A 1050 A 1250 A 1350 A 1650 A 2050 A 2650 A
850 V - - - - - - - - - - 800 A 1050 A 1250 A 1350 A 1650 A 2050 A 2650 A
< 350 V 200 200 - 250 350 400 500 520 - - - - - - - - -
400 V - - - 250 350 400 500 520 - - - - - - - - -
440 V - - - - - 400 500 520 - - - - - - - - -
(1) AF2650 at 780 V DC = 2650 A
Utilization category DC-3, L/R ≤ 2 ms
≤ 72 V - - - - - - - 600 A 700 A 800 A 1050 A 1250 A 1350 A - - -
110 V - - - - - - - 600 A 700 A 800 A 1050 A 1250 A 1350 A - - -
≤ 72 V 145 A 160 A 250 A 275 A 350 A 400 A 450 A 600 A 700 A 800 A 1050 A 1250 A 1350 A - - -
110 V 145 A 160 A 250 A 275 A 350 A 400 A 450 A 600 A 700 A 800 A 1050 A 1250 A 1350 A - - -
220 V - - - - - - - 600 A 700 A 800 A 1050 A - - - - -
≤ 72 V 145 A 160 A 250 A 275 A 350 A 400 A 450 A 600 A 700 A 800 A 1050 A 1250 A 1350 A - - -
110 V 145 A 160 A 250 A 275 A 350 A 400 A 450 A 600 A 700 A 800 A 1050 A 1250 A 1350 A - - -
220 V 145 A 160 A 250 A 275 A 350 A 400 A 450 A 600 A 700 A 800 A 1050 A 1250 A 1350 A - - -
440 V - - - - - - - 600 A 700 A 800 A 1050 A 1250 A 1350 A - - -
600 V - - - - - - - 600 A 700 A 800 A 1050 A 1250 A 1350 A - - -
320 V 145 A 160 A - 250 A 275 A 350 A 400 A 450 A - - - - - - - - -
Utilization category DC-5, L/R ≤ 7.5 ms
≤ 72 V - - - - - - - 600 A 700 A 800 A 1050 A 1250 A 1350 A - - -
110 V - - - - - - - 600 A 700 A 800 A 1050 A 1250 A 1350 A - - -
≤ 72 V 145 A 160 A 250 A 275 A 350 A 400 A 450 A 600 A 700 A 800 A 1050 A 1250 A 1350 A - - -
110 V 145 A 160 A 250 A 275 A 350 A 400 A 450 A 600 A 700 A 800 A 1050 A 1250 A 1350 A - - -
220 V - - - - - - - 600 A 700 A 800 A 1050 A - - - - -
≤ 72 V 145 A 160 A 250 A 275 A 350 A 400 A 450 A 600 A 700 A 800 A 1050 A 1250 A 1350 A - - -
110 V 145 A 160 A 250 A 275 A 350 A 400 A 450 A 600 A 700 A 800 A 1050 A 1250 A 1350 A - - -
220 V 145 A 160 A 250 A 275 A 350 A 400 A 450 A 600 A 700 A 800 A 1050 A 1250 A 1350 A - - -
440 V - - - - - - - 600 A 700 A 800 A 1050 A 1250 A 1350 A - - -
600 V - - - - - - - 600 A 700 A 800 A 1050 A 1250 A 1350 A - - -
320 V 145 A 160 A - 250 A 275 A 350 A 400 A 450 A - - - - - - - - -
For additional ratings ≥ 440 V, please consult us.
