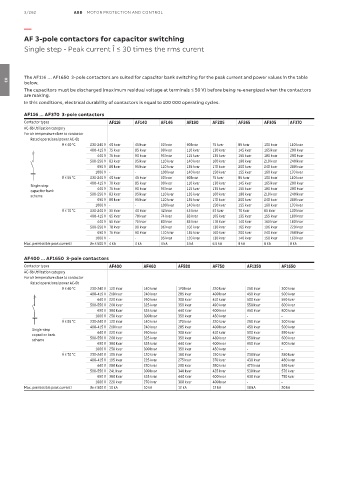

AF 3-pole contactors for capacitor switching
Single step - Peak current Î ≤ 30 times the rms curent

The AF116 … AF1650 3-pole contactors are suited for capacitor bank switching for the peak current and power values in the table
below.
03
The capacitors must be discharged (maximum residual voltage at terminals ≤ 50 V) before being re-energized when the contactors
are making.
In this conditions, electrical durability of contactors is equal to 100 000 operating cycles.
AF116 ... AF370 3-pole contactors
Contactor types AF116 AF140 AF146 AF190 AF205 AF265 AF305 AF370
AC-6b Utilization category
For air temperature close to contactor
Rated operational power AC-6b
θ ≤ 40 °C 230-240 V 40 kvar 45 kvar 50 kvar 60 kvar 75 kvar 85 kvar 100 kvar 110 kvar
400-415 V 75 kvar 85 kvar 90 kvar 110 kvar 130 kvar 145 kvar 165 kvar 200 kvar
440 V 75 kvar 90 kvar 93 kvar 115 kvar 135 kvar 155 kvar 180 kvar 200 kvar
500-550 V 83 kvar 95 kvar 110 kvar 140 kvar 160 kvar 180 kvar 210 kvar 240 kvar
690 V 80 kvar 95 kvar 110 kvar 135 kvar 170 kvar 200 kvar 240 kvar 280 kvar
1000 V - - 100 kvar 140 kvar 150 kvar 155 kvar 160 kvar 170 kvar
θ ≤ 55 °C 230-240 V 40 kvar 45 kvar 50 kvar 60 kvar 75 kvar 85 kvar 100 kvar 110 kvar
400-415 V 70 kvar 85 kvar 90 kvar 110 kvar 130 kvar 145 kvar 165 kvar 200 kvar
Single-step
capacitor bank 440 V 75 kvar 90 kvar 93 kvar 115 kvar 135 kvar 155 kvar 180 kvar 200 kvar
scheme 500-550 V 83 kvar 95 kvar 110 kvar 135 kvar 160 kvar 180 kvar 210 kvar 240 kvar
690 V 80 kvar 95 kvar 110 kvar 135 kvar 170 kvar 200 kvar 240 kvar 280 kvar
1000 V - - 100 kvar 140 kvar 150 kvar 155 kvar 160 kvar 170 kvar
θ ≤ 70 °C 230-240 V 35 kvar 40 kvar 42 kvar 45 kvar 57 kvar 70 kvar 85 kvar 100 kvar
400-415 V 65 kvar 70 kvar 74 kvar 83 kvar 105 kvar 135 kvar 155 kvar 180 kvar
440 V 65 kvar 75 kvar 80 kvar 85 kvar 110 kvar 140 kvar 163 kvar 180 kvar
500-550 V 78 kvar 90 kvar 96 kvar 102 kvar 130 kvar 165 kvar 196 kvar 220 kvar
690 V 75 kvar 90 kvar 110 kvar 135 kvar 160 kvar 200 kvar 240 kvar 260 kvar
1000 V - - 95 kvar 120 kvar 130 kvar 140 kvar 150 kvar 160 kvar
Max. permissible peak current I Ue ≤ 500 V 4 kA 4 kA 4 kA 5 kA 6.5 kA 8 kA 8 kA 8 kA

AF400 ... AF1650 3-pole contactors
Contactor types AF400 AF460 AF580 AF750 AF1350 AF1650
AC-6b Utilization category
For air temperature close to contactor
Rated operational power AC-6b
θ ≤ 40 °C 230-240 V 120 kvar 140 kvar 170 kvar 220 kvar 250 kvar 300 kvar
400-415 V 210 kvar 240 kvar 285 kvar 400 kvar 450 kvar 500 kvar
440 V 220 kvar 260 kvar 300 kvar 410 kvar 500 kvar 550 kvar
500-550 V 260 kvar 325 kvar 350 kvar 490 kvar 550 kvar 600 kvar
690 V 300 kvar 325 kvar 440 kvar 600 kvar 650 kvar 800 kvar
1000 V 250 kvar 300 kvar 350 kvar 450 kvar - -
θ ≤ 55 °C 230-240 V 120 kvar 140 kvar 170 kvar 220 kvar 250 kvar 300 kvar
400-415 V 210 kvar 240 kvar 285 kvar 400 kvar 450 kvar 500 kvar
Single-step
capacitor bank 440 V 220 kvar 260 kvar 300 kvar 410 kvar 500 kvar 550 kvar
scheme 500-550 V 260 kvar 325 kvar 350 kvar 480 kvar 550 kvar 600 kvar
690 V 300 kvar 325 kvar 440 kvar 600 kvar 650 kvar 800 kvar
1000 V 250 kvar 300 kvar 350 kvar 450 kvar - -
θ ≤ 70 °C 230-240 V 105 kvar 120 kvar 160 kvar 190 kvar 230 kvar 280 kvar
400-415 V 195 kvar 225 kvar 275 kvar 370 kvar 430 kvar 480 kvar
440 V 200 kvar 230 kvar 290 kvar 380 kvar 470 kvar 520 kvar
500-550 V 241 kvar 300 kvar 340 kvar 435 kvar 530 kvar 570 kvar
690 V 300 kvar 325 kvar 440 kvar 600 kvar 630 kvar 750 kvar
1000 V 220 kvar 270 kvar 300 kvar 400 kvar - -
Max. permissible peak current I Ue ≤ 500 V 10 kA 10 kA 12 kA 12 kA 18 kA 20 kA
