3/64             SACE TMAX XT LOW VOLTAGE MOLDED CASE CIRCUIT-BREAKERS



          —

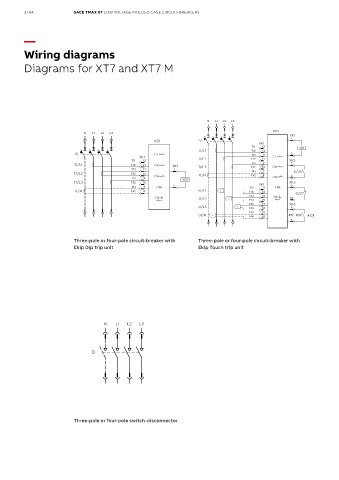

          Wiring diagrams


          Diagrams for XT7 and XT7 M




































                           Three-pole or four-pole circuit-breaker with    Three-pole or four-pole circuit-breaker with
                           Ekip Dip trip unit                          Ekip Touch trip unit




































                           Three-pole or four-pole switch-disconnector
