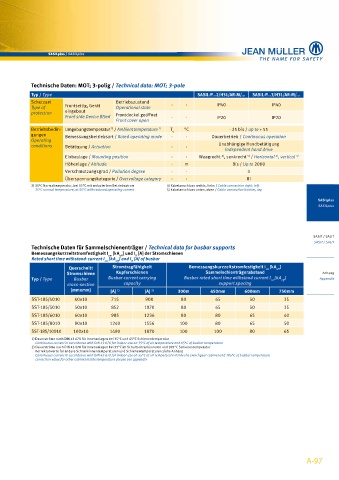

SASILplus / SASILplus

Technische Daten: MOT; 3-polig / Technical data: MOT; 3-pole
Typ / Type SASIL-P...2/H31/AR-M/... SASIL-P...3/H31/AR-M/...
Schutzart Betriebszustand - - IP40 IP40
Type of Frontseitig, Gerät Operational state
protection eingebaut Frontdeckel geöffnet
Front side Device fitted - - IP20 IP20
Front cover open
2)
Betriebsbedin- Umgebungstemperatur / Ambient temperature 2) T u °C - 25 bis / up to + 55
gungen Bemessungsbetriebsart / Rated operating mode - - Dauerbetrieb / Continuous operation
Operating
conditions Betätigung / Actuation - - Unabhängige Handbetätigung
Independent hand drive
Einbaulage / Mounting position - - Waagrecht , senkrecht / Horizontal , vertical 5)
4)
5)
4)
Höhenlage / Altitude - m Bis / Up to 2000
Verschmutzungsgrad / Pollution degree - - 3
Überspannungskategorie / Overvoltage category - - III
2) 35°C Normaltemperatur, bei 55°C mit reduziertem Betriebsstrom 4) Kabelanschluss rechts, links / Cable connection right, left
35°C normal temperature, at 55°C with reduced operating current 5) Kabelanschluss unten, oben / Cable connection bottom, top
SASILplus
SASILplus

SASIT / SALIT
SASIT / SALIT
Technische Daten für Sammelschienenträger / Technical data for busbar supports
Bemessungskurzzeitstromfestigkeit I [kA ] und I [A] der Stromschienen
cw
D
eff
Rated short time withstand-current I [kA ] and I [A] of busbar
cw eff D
Querschnitt Stromtragfähigkeit Bemessungskurzzeitstromfestigkeit I [kA ]
eff
cw
Stromschiene Kupferschienen Sammelschienträgerabstand Anhang
Typ / Type Busbar Busbar current carrying Busbar rated short time withstand current I [kA ] Appendix
cw
eff
cross-section capacity support spacing
[mmxmm] [A] 1) [A] 2) 300m 450mm 600mm 750mm
SST-185/4010 40x10 715 900 80 65 50 35
SST-185/5010 50x10 852 1070 80 65 50 35
SST-185/6010 60x10 985 1236 80 80 65 40
SST-185/8010 80x10 1240 1556 100 80 65 50
SST-185/10010 100x10 1490 1870 100 100 80 65
1) Dauerströme nach DIN 43 670 für Innenanlagen bei 35°C und 65°C Schienentemperatur
Continuous current in accordance with DIN 43 670 for indoor use on 35°C of air temperature and 65°C of busbar temperature
2) Dauerströme nach DIN 43 670 für Innenanlagen bei 55°C im Schaltschrankinneren und 105°C Schienentemperatur
Korrekturwerte für andere Schrankinnentemperaturen und Schienentemperaturen siehe Anhang
Continuous current in accordance with DIN 43 670 for indoor use on 55°C of air temperature inside the switchgear cabinet and 105°C of busbar temperature
correction value for other cabinet inside temperature please see appendix

A-97
