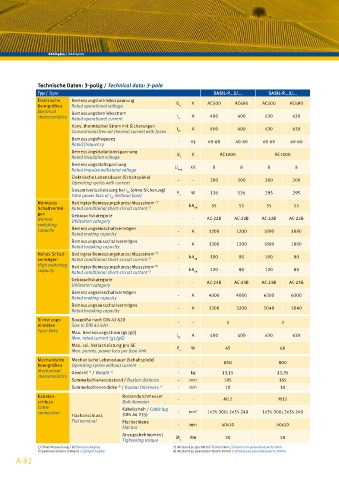

Page 95 - sasil-plus-catalogue-2009

SASILplus / SASILplus

Technische Daten: 3-polig / Technical data: 3-pole
Typ / Type SASIL-P...2/... SASIL-P...3/...
Elektrische Bemessungsbetriebsspannung U V AC500 AC690 AC500 AC690
Kenngrößen Rated operational voltage e
Electrical Bemessungsbetriebsstrom
characteristics Rated operational current I e A 400 400 630 630
Konv. thermischer Strom mit Sicherungen I A 400 400 630 630
Conventional free air thermal current with fuses th
Bemessungsfrequenz - Hz 40-60 40-60 40-60 40-60
Rated frequency
Bemessungsisolationsspannung U V AC1000 AC1000
Rated insulation voltage i
Bemessungsstoßspannung U kV 8 8 8 8
Rated impulse withstand voltage imp
Elektrische Lebensdauer (Schaltspiele) - - 200 200 200 200
Operating cycles with current
Gesamtverlustleistung bei I (ohne Sicherung) P W 136 136 295 295
th
Total power loss at I (without fuse) v
th
Normales Bedingter Bemessungskurzschlussstrom 7)
Schaltvermö- Rated conditional short-circuit current 7) - kA eff 55 55 55 55
gen Gebrauchskategorie
Normal Utilization category - - AC-22B AC-22B AC-22B AC-22B
switching
capacity Bemessungseinschaltvermögen - A 1200 1200 1890 1890
Rated making capacity
Bemessungsausschaltvermögen - A 1200 1200 1890 1890
Rated breaking capacity
Hohes Schalt- Bedingter Bemessungskurzschlussstrom 7) - kA 100 80 100 80
vermögen Rated conditional short-circuit current 7) eff
High switching Bedingter Bemessungskurzschlussstrom 8)
capacity Rated conditional short-circuit current 8) - kA eff 120 80 120 80
Gebrauchskategorie - - AC-23B AC-23B AC-23B AC-23B
Utilization category
Bemessungseinschaltvermögen
Rated making capacity - A 4000 4000 6300 6300
Bemessungsausschaltvermögen - A 3200 3200 5040 5040
Rated breaking capacity
Sicherungs- Baugröße nach DIN 43 620 - - 2 3
einsätze Size to DIN 43 620
Fuse-links Max. Bemessungsstrom (gL/gG)
Max. rated current (gL/gG) I N A 400 400 630 630
Max. zul. Verlustleistung pro SE P W 45 60
Max. permis. power loss per fuse-link v
Mechanische Mechanische Lebensdauer (Schaltspiele) - - 800 800
Kenngrößen Operating cycles without current
Mechanical Gewicht / Weight 1) - kg 13,15 13,35
1)
characteristics
Sammelschienenabstand / Busbar distance - mm 185 185
Sammelschienendicke / Busbar thickness 3) - mm 10 10
3)
Kabelan- Bolzendurchmesser
schluss Bolt diameter - - M12 M12
Cable Kabelschuh / Cable lug
connection - mm 2 1x35-300; 2x35-240 1x35-300; 2x35-240
Flachanschluss (DIN 46 235)
Flat terminal Flachschiene
Flat bar - mm 40x10 40x10
Anzugsdrehmoment M Nm 30 30
Tightening torque a
1) Ohne Verpackung / Without packaging 7) Abstand zu geerdeten Teilen 0mm / Distance to grounded parts 0mm
3) Sammelschiene stehend / Upright busbar 8) Abstand zu geerdeten Teilen 50mm / Distance to grounded parts 50mm
A-92
