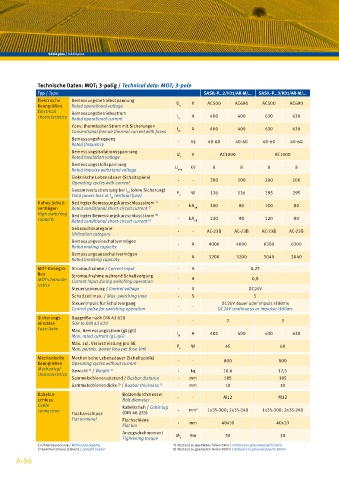

SASILplus / SASILplus

Technische Daten: MOT; 3-polig / Technical data: MOT; 3-pole
Typ / Type SASIL-P...2/H31/AR-M/... SASIL-P...3/H31/AR-M/...
Elektrische Bemessungsbetriebsspannung U V AC500 AC690 AC500 AC690
Kenngrößen Rated operational voltage e
Electrical Bemessungsbetriebsstrom
characteristics Rated operational current I e A 400 400 630 630
Konv. thermischer Strom mit Sicherungen I A 400 400 630 630
Conventional free air thermal current with fuses th
Bemessungsfrequenz - Hz 40-60 40-60 40-60 40-60
Rated frequency
Bemessungsisolationsspannung U V AC1000 AC1000
Rated insulation voltage i
Bemessungsstoßspannung U kV 8 8 8 8
Rated impulse withstand voltage imp
Elektrische Lebensdauer (Schaltspiele) - - 200 200 200 200
Operating cycles with current
Gesamtverlustleistung bei I (ohne Sicherung) P W 136 136 295 295
th
Total power loss at I (without fuse) v
th
Hohes Schalt- Bedingter Bemessungskurzschlussstrom 7)
vermögen Rated conditional short-circuit current 7) - kA eff 100 80 100 80
High switching Bedingter Bemessungskurzschlussstrom 8)
capacity Rated conditional short-circuit current 8) - kA eff 120 80 120 80
Gebrauchskategorie - - AC-23B AC-23B AC-23B AC-23B
Utilization category
Bemessungseinschaltvermögen - A 4000 4000 6300 6300
Rated making capacity
Bemessungsausschaltvermögen - A 3200 3200 5040 5040
Rated breaking capacity
MOT-Kenngrö- Stromaufnahme / Current input - A 0,25
ßen Stromaufnahme während Schaltvorgang
MOT-characte- Current input during switching operation - A 0,8
ristics
Steuerspannung / Control voltage - V DC24V
Schaltzeit max. / Max. switching time - S 5
Steuerimpuls für Schaltvorgang - - DC24V dauer oder Impuls >300ms
Control pulse for switching operation DC24V continuous or impulse >300ms
Sicherungs- Baugröße nach DIN 43 620 - - 2 3
einsätze Size to DIN 43 620
Fuse-links Max. Bemessungsstrom (gL/gG)
Max. rated current (gL/gG) I N A 400 400 630 630
Max. zul. Verlustleistung pro SE P W 45 60
Max. permis. power loss per fuse-link v
Mechanische Mechanische Lebensdauer (Schaltspiele) - - 800 800
Kenngrößen Operating cycles without current
Mechanical Gewicht / Weight 1) - kg 16,6 17,5
1)
characteristics
Sammelschienenabstand / Busbar distance - mm 185 185
Sammelschienendicke / Busbar thickness 3) - mm 10 10
3)
Kabelan- Bolzendurchmesser - - M12 M12
schluss Bolt diameter
Cable Kabelschuh / Cable lug
connection - mm 2 1x35-300; 2x35-240 1x35-300; 2x35-240
Flachanschluss (DIN 46 235)
Flat terminal Flachschiene
Flat bar - mm 40x10 40x10
Anzugsdrehmoment M Nm 30 30
Tightening torque a
1) Ohne Verpackung / Without packaging 7) Abstand zu geerdeten Teilen 0mm / Distance to grounded parts 0mm
3) Sammelschiene stehend / Upright busbar 8) Abstand zu geerdeten Teilen 50mm / Distance to grounded parts 50mm
A-96
