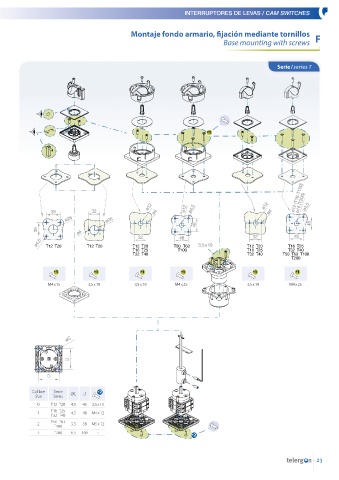

INTERRUPTORES DE LEVAS / CAM SWITCHES

Montaje fondo armario, fijación mediante tornillos
Base mounting with screws F

Serie / series T

*1

ø12 (T16-T100)

ø12 ø4,5 ø12 ø16 (T200) ø4,5
36 32 ø4 ø12 ø4
ø26 ø26
48 48
36 ø4 48
32
32
48
ø4,5 T12 T20 T12 T20 T12 T20 T50 T63 3,5 x 19 T12 T20 T16 T25
T16 T25 T100 T16 T25 T32 T40
T32 T40 T32 T40 T50 T63 T100
T200
*1 *1 *1 *1 *1 *1

M4 x 15 3,5 x 19 3,5 x 19 M4 x 25 3,5 x 19 M4 x 25

øC

D

D

Calibre Serie ØC D *2
Size Series
0 T12 T20 4,5 43 3,5 x 13
T16 T25
1 4,5 48 M4 x 12
T32 T40
T50 T63
2 5,5 68 M5 x 12
T100
3 T200 6,5 108 -
*2
