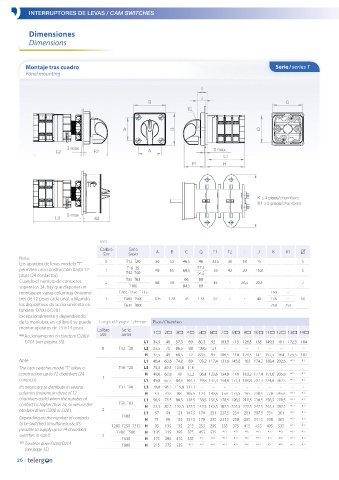

INTERRUPTORES DE LEVAS / CAM SWITCHES
Dimensiones
Dimensions
Montaje tras cuadro Serie / series T
Panel mounting
I
J
B C
A B Q
3 max 3 max.
L2 F2 A
L1
F1 H
K ≤ 4 pisos/chambers
K1 ≥ 5 pisos/chambers
3 max
L3 42
mm
Calibre Serie A B C Q F1 F2 I J K K1
Size Series
Nota:
Los aparatos de levas modelo “T” 0 T12 T20 36 50 46,5 46 33,5 38 18 15 - - 5
permiten una construcción hasta 12 1 T16 25 48 65 60,5 57,5 36 42 20 16,8 - - 5
pisos (24 contactos). T32 T40 64,5
Cuando el número de contactos 2 T50 T63 68 94 66 80 45 - 24,5 20,5 - - 7
supere los 24, hay que disponer un T100 84,5 89
montaje en varias columnas (máximo T200 T250 T315 150 -
tres de 12 pisos cada una), utilizando 3 T400 T500 108 128 76 120 67 - - 40 176 - 10
los dispositivos de accionamiento en T630 T800 218 256
tándem D200 ó D201.
Excepcionalmente y dependiendo
de la maniobra, en calibre 0 se puede Longitud / Lenght L / H=mm Pisos / Chambers
montar aparatos de 13 ó 14 pisos.
Calibre Serie 1 2 3 4 5 6 7 8 9 10 11 12 13 14
* Accionamiento en tándem D200/ Size Series
(1)
D201 (ver página 35) L1 34,5 46 57,5 69 80,5 92 103,5 115 126,5 138 149,5 161 172,5 184
0 T12 T20 L2 63,5 75 86,5 98 109,5 121 - - - - - - - -
H 37,5 49 60,5 72 83,5 95 106,5 118 129,5 141 152,5 164 175,5 187
Note: L1 46,4 60,6 74,8 89 103,2 117,4 131,6 145,8 160 174,2 188,4 202,6 * (1) * (1)
The cam switches model “T” allow a T16 T25 L3 75,5 89,5 103,8 118 - - - - - - - - - -
construction up to 12 chambers (24 H 49,6 63,8 78 92,2 106,4 120,6 134,8 149 163,2 177,4 191,6 205,8 * (1) * (1)
contacts). 1 L1 49,8 67,3 84,8 102,3 119,8 137,3 154,8 172,3 189,8 207,3 224,8 242,3 * (1) * (1)
It’s necessary to distribute in several T32 T40 L3 78,8 96,3 116,8 131,3 - - - - - - - - - -
columns (maximum three of 12 H 53 70,5 88 105,5 123 140,5 158 175,5 193 210,5 228 245,5 * (1) * (1)
chambers each) when the number of L1 58,5 78,5 98,5 118,5 138,5 158,5 178,5 198,5 218,5 238,5 258,5 278,5 * (1) * (1)
contacts is higher than 24, so we use the T50 T63 H 62,5 82,5 102,5 122,5 142,5 162,5 182,5 202,5 222,5 242,5 262,5 282,5 * (1) * (1)
tandem drives D200 or D201. 2 L1 67 94 121 147,5 174 201 227,5 254 281 307,5 334 361 * (1) * (1)
Depending on the number of contacts T100 H 71 98 125 151,5 178 205 231,5 258 285 311,5 338 365 * (1) * (1)
to be switched simultaneously, it’s T200 T250 T315 H 95 135 175 215 255 295 335 375 415 455 495 535 * (1) * (1)
possible to supply up to 14 chambers T400 T500 H 135 215 295 375 455 535 * (1) * (1) * (1) * (1) * (1) * (1) * (1) * (1)
switches in size 0. 3
T630 H 175 295 415 535 * (1) * (1) * (1) * (1) * (1) * (1) * (1) * (1) * (1) * (1)
* Tandem drive D200/D201 T800 H 215 375 535 * (1) * (1) * (1) * (1) * (1) * (1) * (1) * (1) * (1) * (1) * (1)
(1)
(see page 35)
