INTERRUPTORES DE LEVAS / CAM SWITCHES

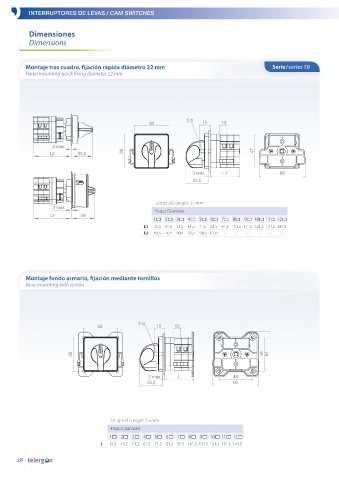

Dimensiones
Dimensions

Montaje tras cuadro, fijación rápida diámetro 22 mm Serie / series TB
Panel mounting quick fixing diameter 22 mm

5
50 15 10

3 max
L2 53,5 50 47

3 max L1 66
33,5

Longitud / Lenght L=mm
3 max
Pisos / Chambers
L2 58
1 2 3 4 5 6 7 8 9 10 11 12
L1 31,5 41,5 51,5 61,5 71,5 81,5 91,5 101,5 111,5 121,5 131,5 141,5
L2 60,5 70,5 80,5 90,5 100,5 110,5 - - - - - -

Montaje fondo armario, fijación mediante tornillos
Base mounting with screws

5
50 15 10

50 48 64

3 max L 48
33,5 66

Longitud / Lenght L=mm
Pisos / Chambers
1 2 3 4 5 6 7 8 9 10 11 12
L 31,5 41,5 51,5 61,5 71,5 81,5 91,5 101,5 111,5 121,5 131,5 141,5
