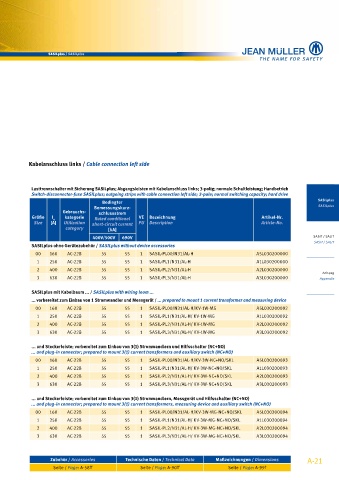

Page 24 - sasil-plus-catalogue-2009

SASILplus / SASILplus

Kabelanschluss links / Cable connection left side

Lasttrennschalter mit Sicherung SASILplus; Abgangsleisten mit Kabelanschluss links; 3-polig; normale Schaltleistung; Handbetrieb
Switch-disconnector-fuse SASILplus; outgoing strips with cable connection left side; 3-pole; normal switching capacity; hard drive
Bedingter SASILplus
Bemessungskurz- SASILplus
Gebrauchs- schlussstrom
Größe I e kategorie Rated conditional VE Bezeichnung Artikel-Nr.
Size [A] Utilization short-circuit current PU Description Article-No.
category [kA]

400V/500V 690V SASIT / SALIT
SASIT / SALIT
SASILplus ohne Gerätezubehör / SASILplus without device accessories
00 160 AC-22B 55 55 1 SASIL-PL00/N31/AL-H A5L030200000
1 250 AC-22B 55 55 1 SASIL-PL1/N31/AL-H A1L030200000
2 400 AC-22B 55 55 1 SASIL-PL2/N31/AL-H A2L030200000
Anhang
3 630 AC-22B 55 55 1 SASIL-PL3/N31/AL-H A3L030200000 Appendix

SASILplus mit Kabelbaum ... / SASILplus with wiring loom ...
... vorbereitet zum Einbau von 1 Stromwandler und Messgerät / ... prepared to mount 1 current transformer and measuring device
00 160 AC-22B 55 55 1 SASIL-PL00/N31/AL-H/KV-1W-MG A5L030200092
1 250 AC-22B 55 55 1 SASIL-PL1/N31/AL-H/ KV-1W-MG A1L030200092
2 400 AC-22B 55 55 1 SASIL-PL2/N31/AL-H/ KV-1W-MG A2L030200092
3 630 AC-22B 55 55 1 SASIL-PL3/N31/AL-H/ KV-1W-MG A3L030200092

... und Steckerleiste; vorbereitet zum Einbau von 3(1) Stromwandlern und Hilfsschalter (NC+NO)
... and plug-in connector; prepared to mount 3(1) current transformers and auxiliary switch (NC+NO)
00 160 AC-22B 55 55 1 SASIL-PL00/N31/AL-H/KV-3W-NC+NO/SKL A5L030200093
1 250 AC-22B 55 55 1 SASIL-PL1/N31/AL-H/ KV-3W-NC+NO/SKL A1L030200093
2 400 AC-22B 55 55 1 SASIL-PL2/N31/AL-H/ KV-3W-NC+NO/SKL A2L030200093
3 630 AC-22B 55 55 1 SASIL-PL3/N31/AL-H/ KV-3W-NC+NO/SKL A3L030200093

... und Steckerleiste; vorbereitet zum Einbau von 3(1) Stromwandlern, Messgerät und Hilfsschalter (NC+NO)
... and plug-in connector; prepared to mount 3(1) current transformers, measuring device and auxiliary switch (NC+NO)
00 160 AC-22B 55 55 1 SASIL-PL00/N31/AL-H/KV-3W-MG-NC+NO/SKL A5L030200094
1 250 AC-22B 55 55 1 SASIL-PL1/N31/AL-H/ KV-3W-MG-NC+NO/SKL A1L030200094
2 400 AC-22B 55 55 1 SASIL-PL2/N31/AL-H/ KV-3W-MG-NC+NO/SKL A2L030200094
3 630 AC-22B 55 55 1 SASIL-PL3/N31/AL-H/ KV-3W-MG-NC+NO/SKL A3L030200094

Zubehör / Accessories Technische Daten / Technical Data Maßzeichnungen / Dimensions A-21
Seite / Page: A-58ff Seite / Page: A-90ff Seite / Page: A-99f
