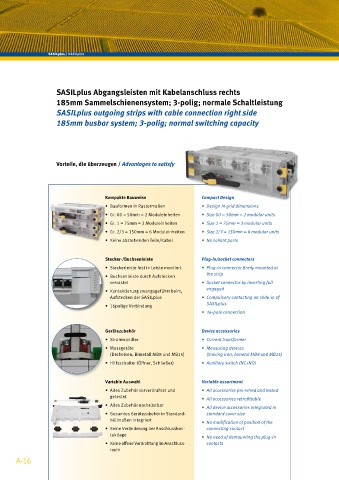

Page 19 - sasil-plus-catalogue-2009

SASILplus / SASILplus

SASILplus Abgangsleisten mit Kabelanschluss rechts
185mm Sammelschienensystem; 3-polig; normale Schaltleistung

SASILplus outgoing strips with cable connection right side
185mm busbar system; 3-polig; normal switching capacity

Vorteile, die überzeugen / Advantages to satisfy

Kompakte Bauweise Compact Design
• Bauformen in Rastermaßen • Design in grid dimensions
• Gr. 00 = 50mm = 2 Moduleinheiten • Size 00 = 50mm = 2 modular units
• Gr. 1 = 75mm = 3 Moduleinheiten • Size 1 = 75mm = 3 modular units
• Gr. 2/3 = 150mm = 6 Moduleinheiten • Size 2/3 = 150mm = 6 modular units
• Keine abstehenden Teile/Kabel • No salient parts

Stecker-/Buchsenleiste Plug-in/socket connectors
• Steckerleiste fest in Leiste montiert • Plug-in connector firmly mounted at
• Buchsenleiste durch Aufstecken the strip
verrastet • Socket connector by inserting full
• Kontaktierung zwangsgeführt beim‚ engaged
Aufstecken der SASILplus • Compulsory contacting on slide-in of
• 16polige Verbindung SASILplus
• 16-pole connection

Gerätezubehör Device accessories
• Stromwandler • Current transformer
• Messgeräte • Measuring devices
(Dreheisen, Bimetall MB8 und MB15) (moving iron, bimetal MB8 and MB15)
• Hilfsschalter (Öffner, Schließer) • Auxiliary switch (NC+NO)

Variable Auswahl Variable assortment
• Alles Zubehör vorverdrahtet und • All accessories pre-wired and tested
getestet
• All accessories retrofittable
• Alles Zubehör nachrüstbar
• All device accessories integrated in
• Gesamtes Gerätezubehör in Standard- standard cover size
hüllmaßen integriert
• No modification of position of the
• Keine Veränderung der Anschlusskon- connecting contact
taktlage
• No need of demounting the plug-in
• Keine offene Verdrahtung im Anschluss- contacts
raum
A-16
