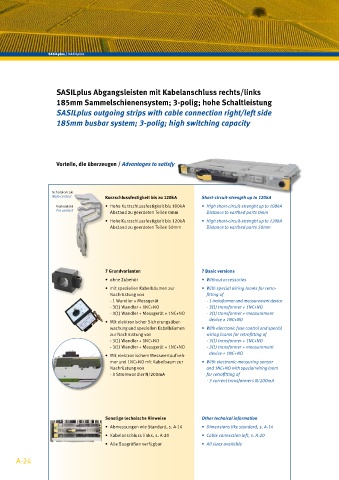

Page 27 - sasil-plus-catalogue-2009

SASILplus / SASILplus

SASILplus Abgangsleisten mit Kabelanschluss rechts/links
185mm Sammelschienensystem; 3-polig; hohe Schaltleistung

SASILplus outgoing strips with cable connection right/left side
185mm busbar system; 3-polig; high switching capacity

Vorteile, die überzeugen / Advantages to satisfy

Schaltkontakt
Main contact Kurzschlussfestigkeit bis zu 120kA Short-circuit-strength up to 120kA
Vorkontakt • Hohe Kurzschlussfestigkeit bis 100kA • High short-circuit-strenght up to 100kA
Pre contact Abstand zu geerdeten Teilen 0mm Distance to earthed parts 0mm
• Hohe Kurzschlussfestigkeit bis 120kA • High short-circuit-strenght up to 120kA
Abstand zu geerdeten Teilen 50mm Distance to earthed parts 50mm

7 Grundvarianten 7 Basic versions
• ohne Zubehör • Without accessories
• mit speziellen Kabelbäumen zur • With special wiring looms for retro-
Nachrüstung von fitting of
- 1 Wandler + Messgerät - 1 transformer and measurement device
- 3(1) Wandler + 1NC+NO - 3(1) transformer + 1NC+NO
- 3(1) Wandler + Messgerät + 1NC+NO - 3(1) transformer + measurement
• Mit elektronischer Sicherungsüber- device + 1NC+NO
wachung und speziellen Kabelbäumen • With electronic fuse control and special
zur Nachrüstung von wiring looms for retrofitting of
- 3(1) Wandler + 1NC+NO - 3(1) transformer + 1NC+NO
- 3(1) Wandler + Messgerät + 1NC+NO - 3(1) transformer + measurement
• Mit elektronischem Messwertaufneh- device + 1NC+NO
mer und 1NC+NO mit Kabelbaum zur • With electronic measuring sensor
Nachrüstung von and 1NC+NO with special wiring loom
- 3 Stromwandler N/200mA for retrofitting of
- 3 current transformers N/200mA

Sonstige technische Hinweise Other technical information
• Abmessungen wie Standard, s. A-14 • Dimensions like standard, s. A-14
• Kabelanschluss links, s. A-20 • Cable connection left, s. A-20
• Alle Baugrößen verfügbar • All sizes available

A-24
