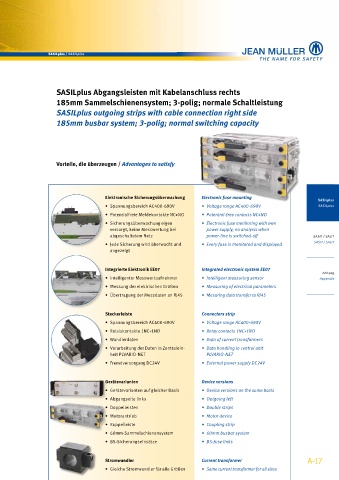

Page 20 - sasil-plus-catalogue-2009

SASILplus / SASILplus

SASILplus Abgangsleisten mit Kabelanschluss rechts
185mm Sammelschienensystem; 3-polig; normale Schaltleistung

SASILplus outgoing strips with cable connection right side
185mm busbar system; 3-polig; normal switching capacity

Vorteile, die überzeugen / Advantages to satisfy

Elektronische Sicherungsüberwachung Electronic fuse mounting
SASILplus
• Spannungsbereich AC400-690V • Voltage range AC400-690V SASILplus
• Potentialfreie Meldekontakte NC+NO • Potential-free contacts NC+NO
• Sicherungsüberwachung eigen • Electronic fuse monitoring with own
versorgt, keine Messwertung bei power supply, no analysis when
abgeschaltetem Netz power-line is switched-off SASIT / SALIT
• Jede Sicherung wird überwacht und • Every fuse is monitored and displayed SASIT / SALIT
angezeigt

Integrierte Elektronik EE07 Integrated electronic system EE07
Anhang
• Intelligenter Messwertaufnehmer • Intelligent measuring sensor Appendix
• Messung der elektrischen Größen • Measuring of electrical parameters
• Übertragung der Messdaten an RJ45 • Mesuring data transfer to RJ45

Steckerleiste Connectors strip
• Spannungsbereich AC400-690V • Voltage range AC400-690V
• Relaiskontakte 1NC+1NO • Relay contacts 1NC+1NO
• Wandlerdaten • Data of current transformers
• Verarbeitung der Daten in Zentralein- • Data handling in central unit
heit PLVARIO-NET PLVARIO-NET
• Fremdversorgung DC24V • External power supply DC24V

Gerätevarianten Device versions
• Gerätevarianten auf gleicher Basis • Device versions on the same basis
• Abgangseite links • Outgoing left
• Doppelleisten • Double strips
• Motorantrieb • Motor device
• Kuppelleiste • Coupling strip
• 60mm-Sammelschienensystem • 60mm busbar system
• BS-Sicherungseinsätze • BS-fuse links

Stromwandler Current transformer A-17
• Gleiche Stromwandler für alle Größen • Same current transformer for all sizes
