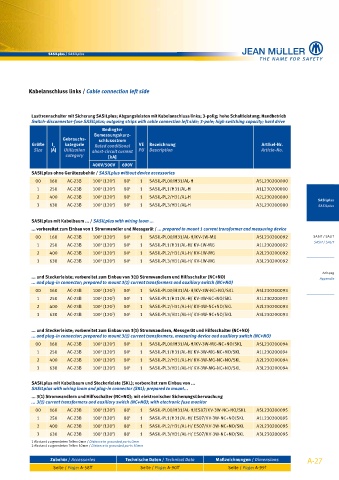

Page 30 - sasil-plus-catalogue-2009

SASILplus / SASILplus

Kabelanschluss links / Cable connection left side

Lasttrennschalter mit Sicherung SASILplus; Abgangsleisten mit Kabelanschluss links; 3-polig; hohe Schaltleistung; Handbetrieb
Switch-disconnector-fuse SASILplus; outgoing strips with cable connection left side; 3-pole; high switching capacity; hard drive
Bedingter
Bemessungskurz-
Gebrauchs- schlussstrom
Größe I e kategorie Rated conditional VE Bezeichnung Artikel-Nr.
Size [A] Utilization short-circuit current PU Description Article-No.
category [kA]

400V/500V 690V
SASILplus ohne Gerätezubehör / SASILplus without device accessories
00 160 AC-23B 100 (120 ) 80 1 1 SASIL-PL00/H31/AL-H A5L230200000
2
1
1 250 AC-23B 100 (120 ) 80 1 1 SASIL-PL1/H31/AL-H A1L230200000
2
1
2 400 AC-23B 100 (120 ) 80 1 1 SASIL-PL2/H31/AL-H A2L230200000
2
1
SASILplus
3 630 AC-23B 100 (120 ) 80 1 1 SASIL-PL3/H31/AL-H A3L230200000 SASILplus
1
2
SASILplus mit Kabelbaum ... / SASILplus with wiring loom ...
... vorbereitet zum Einbau von 1 Stromwandler und Messgerät / ... prepared to mount 1 current transformer and measuring device
00 160 AC-23B 100 (120 ) 80 1 1 SASIL-PL00/H31/AL-H/KV-1W-MG A5L230200092 SASIT / SALIT
1
2
SASIT / SALIT
2
1 250 AC-23B 100 (120 ) 80 1 1 SASIL-PL1/H31/AL-H/ KV-1W-MG A1L230200092
1
1
2 400 AC-23B 100 (120 ) 80 1 1 SASIL-PL2/H31/AL-H/ KV-1W-MG A2L230200092
2
3 630 AC-23B 100 (120 ) 80 1 1 SASIL-PL3/H31/AL-H/ KV-1W-MG A3L230200092
1
2
Anhang
... und Steckerleiste; vorbereitet zum Einbau von 3(1) Stromwandlern und Hilfsschalter (NC+NO) Appendix
... and plug-in connector; prepared to mount 3(1) current transformers and auxiliary switch (NC+NO)
00 160 AC-23B 100 (120 ) 80 1 1 SASIL-PL00/H31/AL-H/KV-3W-NC+NO/SKL A5L230200093
2
1
1 250 AC-23B 100 (120 ) 80 1 1 SASIL-PL1/H31/AL-H/ KV-3W-NC+NO/SKL A1L230200093
1
2
2 400 AC-23B 100 (120 ) 80 1 1 SASIL-PL2/H31/AL-H/ KV-3W-NC+NO/SKL A2L230200093
2
1
3 630 AC-23B 100 (120 ) 80 1 1 SASIL-PL3/H31/AL-H/ KV-3W-NC+NO/SKL A3L230200093
1
2
... und Steckerleiste; vorbereitet zum Einbau von 3(1) Stromwandlern, Messgerät und Hilfsschalter (NC+NO)
... and plug-in connector; prepared to mount 3(1) current transformers, measuring device and auxiliary switch (NC+NO)
00 160 AC-23B 100 (120 ) 80 1 1 SASIL-PL00/H31/AL-H/KV-3W-MG-NC+NO/SKL A5L230200094
2
1
1 250 AC-23B 100 (120 ) 80 1 1 SASIL-PL1/H31/AL-H/ KV-3W-MG-NC+NO/SKL A1L230200094
1
2
2 400 AC-23B 100 (120 ) 80 1 1 SASIL-PL2/H31/AL-H/ KV-3W-MG-NC+NO/SKL A2L230200094
1
2
3 630 AC-23B 100 (120 ) 80 1 1 SASIL-PL3/H31/AL-H/ KV-3W-MG-NC+NO/SKL A3L230200094
1
2
SASILplus mit Kabelbaum und Steckerleiste (SKL); vorbereitet zum Einbau von ...
SASILplus with wiring loom and plug-in connector (SKL); prepared to mount...
... 3(1) Stromwandlern und Hilfsschalter (NC+NO); mit elektronischer Sicherungsüberwachung
... 3(1) current transformers and auxiliary switch (NC+NO); with electronic fuse monitor
1
2
00 160 AC-23B 100 (120 ) 80 1 1 SASIL-PL00/H31/AL-H/ES07/KV-3W-NC+NO/SKL A5L230200095
1 250 AC-23B 100 (120 ) 80 1 1 SASIL-PL1/H31/AL-H/ ES07/KV-3W-NC+NO/SKL A1L230200095
2
1
2 400 AC-23B 100 (120 ) 80 1 1 SASIL-PL2/H31/AL-H/ ES07/KV-3W-NC+NO/SKL A2L230200095
2
1
3 630 AC-23B 100 (120 ) 80 1 1 SASIL-PL3/H31/AL-H/ ES07/KV-3W-NC+NO/SKL A3L230200095
2
1
1 Abstand zu geerdeten Teilen 0mm / Distance to grounded parts 0mm
2 Abstand zu geerdeten Teilen 50mm / Distance to grounded parts 50mm
Zubehör / Accessories Technische Daten / Technical Data Maßzeichnungen / Dimensions A-27
Seite / Page: A-58ff Seite / Page: A-90ff Seite / Page: A-99f
