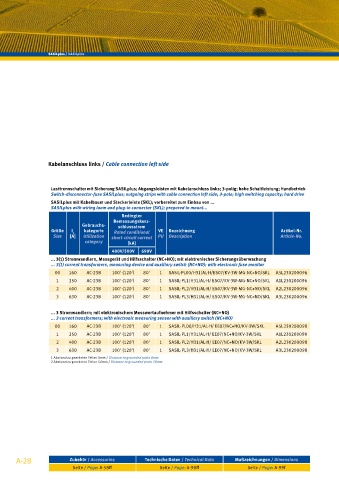

Page 31 - sasil-plus-catalogue-2009

SASILplus / SASILplus

Kabelanschluss links / Cable connection left side

Lasttrennschalter mit Sicherung SASILplus; Abgangsleisten mit Kabelanschluss links; 3-polig; hohe Schaltleistung; Handbetrieb
Switch-disconnector-fuse SASILplus; outgoing strips with cable connection left side; 3-pole; high switching capacity; hard drive
SASILplus mit Kabelbaum und Steckerleiste (SKL); vorbereitet zum Einbau von ...
SASILplus with wiring loom and plug-in connector (SKL); prepared to mount...
Bedingter
Bemessungskurz-
Gebrauchs- schlussstrom
Größe I e kategorie Rated conditional VE Bezeichnung Artikel-Nr.
Size [A] Utilization short-circuit current PU Description Article-No.
category [kA]
400V/500V 690V
... 3(1) Stromwandlern, Messgerät und Hilfsschalter (NC+NO); mit elektronischer Sicherungsüberwachung
... 3(1) current transformers, measuring device and auxiliary switch (NC+NO); with electronic fuse monitor
00 160 AC-23B 100 (120 ) 80 1 1 SASIL-PL00/H31/AL-H/ES07/KV-3W-MG-NC+NO/SKL A5L230200096
1
2
1 250 AC-23B 100 (120 ) 80 1 1 SASIL-PL1/H31/AL-H/ ES07/KV-3W-MG-NC+NO/SKL A1L230200096
2
1
2 400 AC-23B 100 (120 ) 80 1 1 SASIL-PL2/H31/AL-H/ ES07/KV-3W-MG-NC+NO/SKL A2L230200096
1
2
3 630 AC-23B 100 (120 ) 80 1 1 SASIL-PL3/H31/AL-H/ ES07/KV-3W-MG-NC+NO/SKL A3L230200096
1
2
... 3 Stromwandlern; mit elektronischem Messwertaufnehmer mit Hilfsschalter (NC+NO)
... 3 current transformers; with electronic measuring sensor with auxiliary switch (NC+NO)
1
2
00 160 AC-23B 100 (120 ) 80 1 1 SASIL-PL00/H31/AL-H/ EE07/NC+NO/KV-3W/SKL A5L230200098
1 250 AC-23B 100 (120 ) 80 1 1 SASIL-PL1/H31/AL-H/ EE07/NC+NO/KV-3W/SKL A1L230200098
1
2
2 400 AC-23B 100 (120 ) 80 1 1 SASIL-PL2/H31/AL-H/ EE07/NC+NO/KV-3W/SKL A2L230200098
1
2
2
3 630 AC-23B 100 (120 ) 80 1 1 SASIL-PL3/H31/AL-H/ EE07/NC+NO/KV-3W/SKL A3L230200098
1
1 Abstand zu geerdeten Teilen 0mm / Distance to grounded parts 0mm
2 Abstand zu geerdeten Teilen 50mm / Distance to grounded parts 50mm

A-28 Zubehör / Accessories Technische Daten / Technical Data Maßzeichnungen / Dimensions
Seite / Page: A-58ff Seite / Page: A-90ff Seite / Page: A-99f
