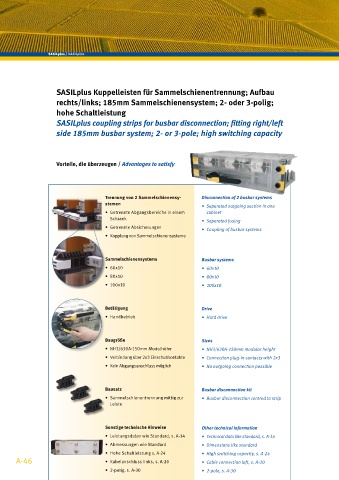

Page 49 - sasil-plus-catalogue-2009

SASILplus / SASILplus

SASILplus Kuppelleisten für Sammelschienentrennung; Aufbau
rechts/links; 185mm Sammelschienensystem; 2- oder 3-polig;

hohe Schaltleistung
SASILplus coupling strips for busbar disconnection; fitting right/left
side 185mm busbar system; 2- or 3-pole; high switching capacity

Vorteile, die überzeugen / Advantages to satisfy

Trennung von 2 Sammelschienensy- Disconnection of 2 busbar systems
stemen
• Seperated outgoing section in one
• Getrennte Abgangsbereiche in einem cabinet
Schrank
• Seperated fusing
• Getrennte Absicherungen
• Coupling of busbar systems
• Kopplung von Sammelschienensysteme

Sammelschienensysteme Busbar systems
• 60x10 • 60x10
• 80x10 • 80x10
• 100x10 • 100x10

Betätigung Drive
• Handbetrieb • Hard drive

Baugröße Sizes
• NH3/630A-150mm Modulhöhe • NH3/630A-150mm modular height
• Verbindung über 2x3 Einschubkontakte • Connection plug-in contacts with 2x3
• Kein Abgangsanschluss möglich • No outgoing connection possible

Bausatz Busbar disconnection kit
• Sammelschienentrennung mittig zur • Busbar disconnection centred to strip
Leiste

Sonstige technische Hinweise Other technical information
• Leistungsdaten wie Standard, s. A-14 • Technical data like standard, s. A-14
• Abmessungen wie Standard • Dimensions like standard
• Hohe Schaltleistung s. A-24 • High switching capacity, s. A-24
A-46 • Kabelanschluss links, s. A-20 • Cable connection left, s. A-20
• 2-polig, s. A-30 • 2-pole, s. A-30
