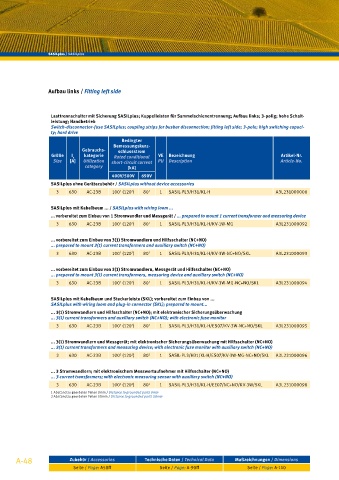

SASILplus / SASILplus

Aufbau links / Fitting left side

Lasttrennschalter mit Sicherung SASILplus; Kuppelleisten für Sammelschienentrennung; Aufbau links; 3-polig; hohe Schalt-
leistung; Handbetrieb
Switch-disconnector-fuse SASILplus; coupling strips for busbar disconnection; fitting left side; 3-pole; high switching capaci-
ty; hard drive
Bedingter
Bemessungskurz-
Gebrauchs- schlussstrom
Größe I e kategorie Rated conditional VE Bezeichnung Artikel-Nr.
Size [A] Utilization short-circuit current PU Description Article-No.
category [kA]
400V/500V 690V
SASILplus ohne Gerätezubehör / SASILplus without device accessories
3 630 AC-23B 100 (120 ) 80 1 1 SASIL-PL3/H31/KL-H A3L231000000
2
1
SASILplus mit Kabelbaum ... / SASILplus with wiring loom ...
... vorbereitet zum Einbau von 1 Stromwandler und Messgerät / ... prepared to mount 1 current transformer and measuring device
1
2
3 630 AC-23B 100 (120 ) 80 1 1 SASIL-PL3/H31/KL-H/KV-1W-MG A3L231000092
... vorbereitet zum Einbau von 3(1) Stromwandlern und Hilfsschalter (NC+NO)
... prepared to mount 3(1) current transformers and auxiliary switch (NC+NO)
3 630 AC-23B 100 (120 ) 80 1 1 SASIL-PL3/H31/KL-H/KV-3W-NC+NO/SKL A3L231000093
2
1
... vorbereitet zum Einbau von 3(1) Stromwandlern, Messgerät und Hilfsschalter (NC+NO)
... prepared to mount 3(1) current transformers, measuring device and auxiliary switch (NC+NO)
2
1
3 630 AC-23B 100 (120 ) 80 1 1 SASIL-PL3/H31/KL-H/KV-3W-MG-NC+NO/SKL A3L231000094
SASILplus mit Kabelbaum und Steckerleiste (SKL); vorbereitet zum Einbau von ...
SASILplus with wiring loom and plug-in connector (SKL); prepared to mount...
... 3(1) Stromwandlern und Hilfsschalter (NC+NO); mit elektronischer Sicherungsüberwachung
... 3(1) current transformers and auxiliary switch (NC+NO); with electronic fuse monitor
3 630 AC-23B 100 (120 ) 80 1 1 SASIL-PL3/H31/KL-H/ES07/KV-3W-NC+NO/SKL A3L231000095
2
1
... 3(1) Stromwandlern und Messgerät; mit elektronischer Sicherungsüberwachung mit Hilfsschalter (NC+NO)
... 3(1) current transformers and measuring device; with electronic fuse monitor with auxiliary switch (NC+NO)
3 630 AC-23B 100 (120 ) 80 1 1 SASIL-PL3/H31/KL-H/ES07/KV-3W-MG-NC+NO/SKL A3L231000096
2
1
... 3 Stromwandlern; mit elektronischem Messwertaufnehmer mit Hilfsschalter (NC+NO)
... 3 current transformers; with electronic measuring sensor with auxiliary switch (NC+NO)
2
3 630 AC-23B 100 (120 ) 80 1 1 SASIL-PL3/H31/KL-H/EE07/NC+NO/KV-3W/SKL A3L231000098
1
1 Abstand zu geerdeten Teilen 0mm / Distance to grounded parts 0mm
2 Abstand zu geerdeten Teilen 50mm / Distance to grounded parts 50mm

A-48 Zubehör / Accessories Technische Daten / Technical Data Maßzeichnungen / Dimensions
Seite / Page: A58ff Seite / Page: A-90ff Seite / Page: A-110
