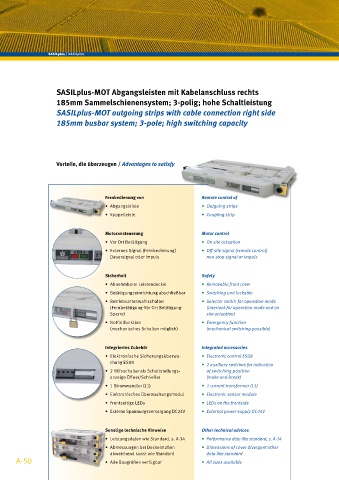

Page 53 - sasil-plus-catalogue-2009

SASILplus / SASILplus

SASILplus-MOT Abgangsleisten mit Kabelanschluss rechts
185mm Sammelschienensystem; 3-polig; hohe Schaltleistung

SASILplus-MOT outgoing strips with cable connection right side
185mm busbar system; 3-pole; high switching capacity

Vorteile, die überzeugen / Advantages to satisfy

Fernbedienung von Remote control of
• Abgangsleiste • Outgoing strips
• Kuppelleiste • Coupling strip

Motoransteuerung Motor control
• Vor Ort Betätigung • On site actuation
• Externes Signal (Fernbedienung) • Off-site signal (remote control)
Dauersignal oder Impuls non-stop signal or impuls

Sicherheit Safety
• Abnehmbarer Leistendeckel • Removable front cover
• Betätigungseinrichtung abschließbar • Switching unit lockable
• Betriebsartenwahlschalter • Selector switch for operation mode
(Fernbetätigung-Vor Ort Betätigung- (interlock for operation mode and on
Sperre) site actuation)
• Notfallfunktion • Emergency function
(mechanisches Schalten möglich) (mechanical switching possible)

Integriertes Zubehör Integrated accessories
• Elektronische Sicherungsüberwa- • Electronic control ES08
chung ES08
• 2 auxiliary switches for indication
• 2 Hilfsschalter als Schaltstellungs- of switching position
anzeige Öffner/Schließer (make and break)
• 1 Stromwandler (L1) • 1 current transformer (L1)
• Elektronisches Überwachungsmodul • Electronic sensor module
• Frontseitige LEDs • LEDs on the frontside
• Externe Spannungsversorgung DC24V • External power supply DC24V

Sonstige technische Hinweise Other technical advices
• Leistungsdaten wie Standard, s. A-14 • Performance data like standard, s. A-14
• Abmessungen bei Deckelmaßen • Dimensions of cover divergent other
abweichend sonst wie Standard data like standard
A-50 • Alle Baugrößen verfügbar • All sizes available
