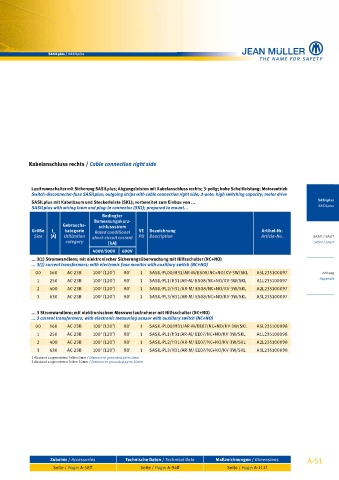

Page 54 - sasil-plus-catalogue-2009

SASILplus / SASILplus

Kabelanschluss rechts / Cable connection right side

Lasttrennschalter mit Sicherung SASILplus; Abgangsleisten mit Kabelanschluss rechts; 3-polig; hohe Schaltleistung; Motorantrieb
Switch-disconnector-fuse SASILplus; outgoing strips with cable connection right side; 3-pole; high switching capacity; motor drive
SASILplus mit Kabelbaum und Steckerleiste (SKL); vorbereitet zum Einbau von ... SASILplus
SASILplus with wiring loom and plug-in connector (SKL); prepared to mount... SASILplus
Bedingter
Bemessungskurz-
Gebrauchs- schlussstrom
Größe I e kategorie Rated conditional VE Bezeichnung Artikel-Nr.
Size [A] Utilization short-circuit current PU Description Article-No. SASIT / SALIT
category [kA] SASIT / SALIT
400V/500V 690V
... 3(1) Stromwandlern; mit elektronischer Sicherungsüberwachung mit Hilfsschalter (NC+NO)
... 3(1) current transformers; with electronic fuse monitor with auxiliary switch (NC+NO)
00 160 AC-23B 100 (120 ) 80 1 1 SASIL-PL00/H31/AR-M/ES08/NC+NO/KV-3W/SKL A5L235100097 Anhang
1
2
1 250 AC-23B 100 (120 ) 80 1 1 SASIL-PL1/H31/AR-M/ ES08/NC+NO/KV-3W/SKL A1L235100097 Appendix
1
2
2 400 AC-23B 100 (120 ) 80 1 1 SASIL-PL2/H31/AR-M/ ES08/NC+NO/KV-3W/SKL A2L235100097
2
1
3 630 AC-23B 100 (120 ) 80 1 1 SASIL-PL3/H31/AR-M/ ES08/NC+NO/KV-3W/SKL A3L235100097
1
2
... 3 Stromwandlern; mit elektronischem Messwertaufnehmer mit Hilfsschalter (NC+NO)
... 3 current transformers; with electronic measuring sensor with auxiliary switch (NC+NO)
1
00 160 AC-23B 100 (120 ) 80 1 1 SASIL-PL00/H31/AR-M/EE07/NC+NO/KV-3W/SKL A5L235100098
2
1
2
1 250 AC-23B 100 (120 ) 80 1 1 SASIL-PL1/H31/AR-M/ EE07/NC+NO/KV-3W/SKL A1L235100098
2 400 AC-23B 100 (120 ) 80 1 1 SASIL-PL2/H31/AR-M/ EE07/NC+NO/KV-3W/SKL A2L235100098
2
1
3 630 AC-23B 100 (120 ) 80 1 1 SASIL-PL3/H31/AR-M/ EE07/NC+NO/KV-3W/SKL A3L235100098
2
1
1 Abstand zu geerdeten Teilen 0mm / Distance to grounded parts 0mm
2 Abstand zu geerdeten Teilen 50mm / Distance to grounded parts 50mm

Zubehör / Accessories Technische Daten / Technical Data Maßzeichnungen / Dimensions A-51
Seite / Page: A-58ff Seite / Page: A-94ff Seite / Page: A-112f
