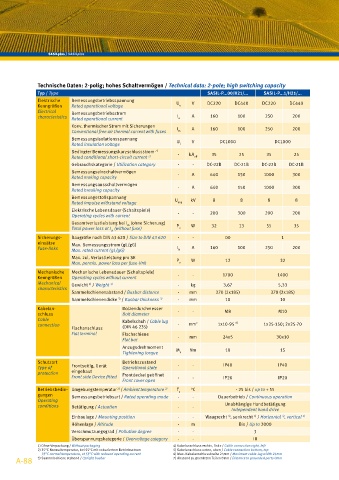

Page 91 - sasil-plus-catalogue-2009

SASILplus / SASILplus

Technische Daten: 2-polig; hohes Schaltvermögen / Technical data: 2-pole; high switching capacity
Typ / Type SASIL-P...00/H21/... SASIL-P...1/H21/...
Elektrische Bemessungsbetriebsspannung U V DC220 DC440 DC220 DC440
Kenngrößen Rated operational voltage e
Electrical Bemessungsbetriebsstrom
characteristics Rated operational current I e A 160 100 250 200
Konv. thermischer Strom mit Sicherungen I A 160 100 250 200
Conventional free air thermal current with fuses th
Bemessungsisolationsspannung U V DC1000 DC1000
Rated insulation voltage i
Bedingter Bemessungskurzschlussstrom 7) - kA 35 25 35 25
Rated conditional short-circuit current 7) eff
Gebrauchskategorie / Utilization category - - DC-22B DC-21B DC-22B DC-21B
Bemessungseinschaltvermögen - A 640 150 1000 300
Rated making capacity
Bemessungsausschaltvermögen - A 640 150 1000 300
Rated breaking capacity
Bemessungsstoßspannung U kV 8 8 8 8
Rated impulse withstand voltage imp
Elektrische Lebensdauer (Schaltspiele) - - 200 300 200 200
Operating cycles with current
Gesamtverlustleistung bei I (ohne Sicherung) P W 32 13 55 35
th
Total power loss at I (without fuse) v
th
Sicherungs- Baugröße nach DIN 43 620 / Size to DIN 43 620 - - 00 1
einsätze Max. Bemessungsstrom (gL/gG)
Fuse-links Max. rated current (gL/gG) I N A 160 100 250 200
Max. zul. Verlustleistung pro SE
Max. permis. power loss per fuse-link P v W 12 32
Mechanische Mechanische Lebensdauer (Schaltspiele) - - 1700 1400
Kenngrößen Operating cycles without current
Mechanical Gewicht / Weight 1) - kg 3,67 5,33
1)
characteristics
Sammelschienenabstand / Busbar distance - mm 370 (2x185) 370 (2x185)
Sammelschienendicke / Busbar thickness 3) - mm 10 10
3)
Kabelan- Bolzendurchmesser - - M8 M10
schluss Bolt diameter
Cable Kabelschuh / Cable lug
connection - mm 2 1x10-95 6) 1x25-150; 2x25-70
Flachanschluss (DIN 46 235)
Flat terminal Flachschiene
Flat bar - mm 24x5 30x10
Anzugsdrehmoment M Nm 10 15
Tightening torque a
Schutzart Betriebszustand - - IP40 IP40
Type of Frontseitig, Gerät Operational state
protection eingebaut Frontdeckel geöffnet
Front side Device fitted - - IP20 IP20
Front cover open
Betriebsbedin- Umgebungstemperatur / Ambient temperature 2) T u °C - 25 bis / up to + 55
2)
gungen Bemessungsbetriebsart / Rated operating mode - - Dauerbetrieb / Continuous operation
Operating
conditions Betätigung / Actuation - - Unabhängige Handbetätigung
Independent hand drive
Einbaulage / Mounting position - - Waagrecht , senkrecht / Horizontal , vertical 5)
4)
4)
5)
Höhenlage / Altitude - m Bis / Up to 2000
Verschmutzungsgrad / Pollution degree - - 3
Überspannungskategorie / Overvoltage category - - III
1) Ohne Verpackung / Without packaging 4) Kabelanschluss rechts, links / Cable connection right, left
2) 35°C Normaltemperatur, bei 55°C mit reduziertem Betriebsstrom 5) Kabelanschluss unten, oben / Cable connection bottom, top
35°C normal temperature, at 55°C with reduced operating current 6) Max. Kabelanschlussbreite 24mm / Maximum cable-lug width 24mm
A-88 3) Sammelschiene stehend / Upright busbar 7) Abstand zu geerdeten Teilen 0mm / Distance to grounded parts 0mm
