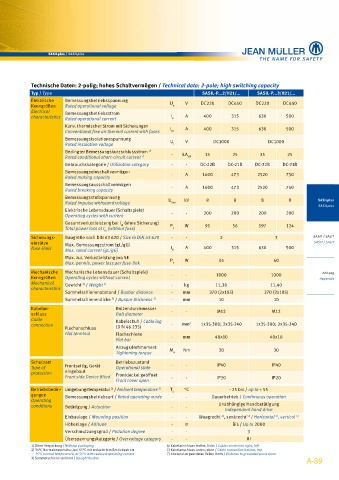

Page 92 - sasil-plus-catalogue-2009

SASILplus / SASILplus

Technische Daten: 2-polig; hohes Schaltvermögen / Technical data: 2-pole; high switching capacity
Typ / Type SASIL-P...2/H21/... SASIL-P...3/H21/...
Elektrische Bemessungsbetriebsspannung U V DC220 DC440 DC220 DC440
Kenngrößen Rated operational voltage e
Electrical Bemessungsbetriebsstrom
characteristics Rated operational current I e A 400 315 630 500
Konv. thermischer Strom mit Sicherungen I A 400 315 630 500
Conventional free air thermal current with fuses th
Bemessungsisolationsspannung U V DC1000 DC1000
Rated insulation voltage i
Bedingter Bemessungskurzschlussstrom 7) - kA 35 25 35 25
Rated conditional short-circuit current 7) eff
Gebrauchskategorie / Utilization category - - DC-22B DC-21B DC-22B DC-21B
Bemessungseinschaltvermögen - A 1600 473 2520 750
Rated making capacity
Bemessungsausschaltvermögen - A 1600 473 2520 750
Rated breaking capacity
Bemessungsstoßspannung U kV 8 8 8 8 SASILplus
Rated impulse withstand voltage imp
SASILplus
Elektrische Lebensdauer (Schaltspiele) - - 200 200 200 200
Operating cycles with current
Gesamtverlustleistung bei I (ohne Sicherung) P W 91 56 197 124
th
Total power loss at I (without fuse) v
th
Sicherungs- Baugröße nach DIN 43 620 / Size to DIN 43 620 - - 2 3 SASIT / SALIT
einsätze Max. Bemessungsstrom (gL/gG) SASIT / SALIT
Fuse-links Max. rated current (gL/gG) I N A 400 315 630 500
Max. zul. Verlustleistung pro SE
Max. permis. power loss per fuse-link P v W 45 60
Mechanische Mechanische Lebensdauer (Schaltspiele) - - 1000 1000 Anhang
Kenngrößen Operating cycles without current Appendix
Mechanical Gewicht / Weight 1) - kg 11,30 11,40
1)
characteristics
Sammelschienenabstand / Busbar distance - mm 370 (2x185) 370 (2x185)
Sammelschienendicke / Busbar thickness 3) - mm 10 10
3)
Kabelan- Bolzendurchmesser - - M12 M12
schluss Bolt diameter
Cable Kabelschuh / Cable lug
connection - mm 2 1x35-300; 2x35-240 1x35-300; 2x35-240
Flachanschluss (DIN 46 235)
Flat terminal Flachschiene
Flat bar - mm 40x10 40x10
Anzugsdrehmoment M Nm 30 30
Tightening torque a
Schutzart Betriebszustand - - IP40 IP40
Type of Frontseitig, Gerät Operational state
protection eingebaut Frontdeckel geöffnet
Front side Device fitted - - IP20 IP20
Front cover open
Betriebsbedin- Umgebungstemperatur / Ambient temperature 2) T u °C - 25 bis / up to + 55
2)
gungen Bemessungsbetriebsart / Rated operating mode - - Dauerbetrieb / Continuous operation
Operating
conditions Betätigung / Actuation - - Unabhängige Handbetätigung
Independent hand drive
Einbaulage / Mounting position - - Waagrecht , senkrecht / Horizontal , vertical 5)
4)
5)
4)
Höhenlage / Altitude - m Bis / Up to 2000
Verschmutzungsgrad / Pollution degree - - 3
Überspannungskategorie / Overvoltage category - - III
1) Ohne Verpackung / Without packaging 4) Kabelanschluss rechts, links / Cable connection right, left
2) 35°C Normaltemperatur, bei 55°C mit reduziertem Betriebsstrom 5) Kabelanschluss unten, oben / Cable connection bottom, top
35°C normal temperature, at 55°C with reduced operating current 7) Abstand zu geerdeten Teilen 0mm / Distance to grounded parts 0mm
3) Sammelschiene stehend / Upright busbar
A-89
