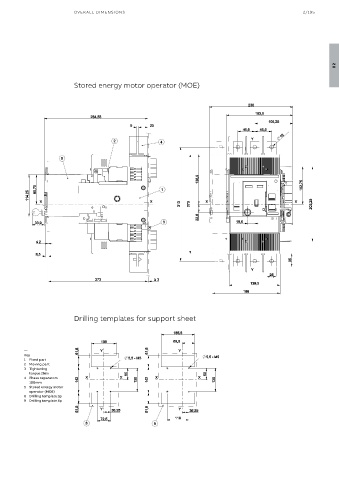

OVER ALL DIMENSIONS                                                             2/195










                                                                                                                       02


                           Stored energy motor operator (MOE)

















































                           Drilling templates for support sheet





          —
          Key
          1  Fixed part
          2  Moving part
          3  Tightening
           torque 2Nm
          4  Phase separators
           100mm
          5  Stored energy motor
           operator (MOE)
          8  Drilling template 3p
          9  Drilling template 4p
