2/210            SACE TMAX XT LOW VOLTAGE MOLDED CASE CIRCUIT-BREAKERS



          —

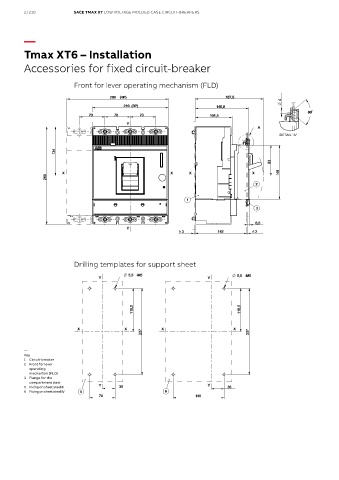

          Tmax XT6 – Installation


          Accessories for fixed circuit-breaker


                           Front for lever operating mechanism (FLD)









                                                                                                   DETAIL "A"


























                           Drilling templates for support sheet

















          —
          Key
          1  Circuit-breaker
          2  Front for lever
           operating
           mechanism (FLD)
          3  Flange for the
           compartment door
          5  Fixing on sheet steel III
          6  Fixing on sheet steel IV
