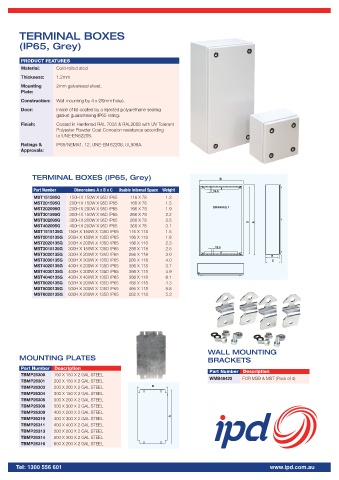

P. 7

TERMINAL BOXES

        (IP65, Grey)


        PRODUCT FEATURES
        Material:    Cold-rolled steel
        Thickness:    1.2mm
        Mounting     2mm galvanised sheet.
        Plate:
        Construction:   Wall mounting by 4 x Ø9mm holes.
        Door:        Inside of lid coated by a injected polyurethane sealing
                     gasket guaranteeing IP65 rating.
        Finish:      Coated in Hardened RAL 7035 & RAL2008 with UV Tolerant
                     Polyester Powder Coat Corrosion resistance according
                     to UNE-EN62208.
        Ratings &    IP65/NEMA1, 12. UNE-EN 62208, UL508A.
        Approvals:




            TERMINAL BOXES (IP65, Grey)                                       B

             Part Number    Dimensions A x B x C   Usable Internal Space  Weight  12.5
             MST151595G    150H X 150W X 95D IP65    116 X 78    1.3
             MST201595G    200H X 150W X 95D IP65   166 X 78    1.5
             MST202095G    200H X 200W X 95D IP65    166 X 78    1.9        DRAWING 1
             MST301595G    300H X 150W X 95D IP65    266 X 78    2.2
             MST302095G    300H X 200W X 95D IP65    266 X 78    2.5                    D  A
             MST402095G    400H X 200W X 95D IP65    366 X 78    3.1
             MST1515135G   150H X 150W X 135D IP65    116 X 118    1.5
             MST2015135G   200H X 150W X 135D IP65    166 X 118    1.8
             MST2020135G   200H X 200W X 135D IP65    166 X 118    2.3
             MST3015135G   300H X 150W X 135D IP65    266 X 118    2.5       12.5
             MST3020135G   300H X 200W X 135D IP65    266 X 118    3.0                          E
             MST3030135G   300H X 300W X 135D IP65    266 X 118    4.0                           C
             MST4020135G   400H X 200W X 135D IP65    366 X 118    3.7
             MST4030135G   400H X 300W X 135D IP65    366 X 118    4.9
             MST4040135G   400H X 400W X 135D IP65    366 X 118    6.1
             MST5020135G   500H X 200W X 135D IP65    466 X 118    4.3
             MST5030135G   500H X 300W X 135D IP65    466 X 118    5.8
             MST6020135G   600H X 200W X 135D IP65    262 X 118    5.3










                                                                          WALL MOUNTING
        MOUNTING PLATES                                                   BRACKETS
        Part Number  Description                                           Part Number  Description
        TBMP26300   150 X 150 X 2 GAL STEEL
        TBMP26301    200 X 150 X 2 GAL STEEL                               WMB48423   FOR MSB & MST (Pack of 4)
        TBMP26303    200 X 200 X 2 GAL STEEL          B
        TBMP26304    300 X 150 X 2 GAL STEEL
        TBMP26305    300 X 200 X 2 GAL STEEL
        TBMP26306    300 X 300 X 2 GAL STEEL
        TBMP26309    400 X 200 X 2 GAL STEEL
        TBMP26310    400 X 300 X 2 GAL STEEL                 A
        TBMP26311    400 X 400 X 2 GAL STEEL
        TBMP26313    500 X 200 X 2 GAL STEEL
        TBMP26314    500 X 300 X 2 GAL STEEL
        TBMP26316    600 X 200 X 2 GAL STEEL



       Tel: 1300 556 601                                                                        www.ipd.com.au
