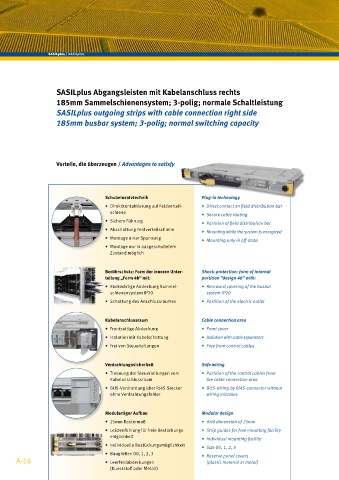

Page 17 - sasil-plus-catalogue-2009

SASILplus / SASILplus

SASILplus Abgangsleisten mit Kabelanschluss rechts
185mm Sammelschienensystem; 3-polig; normale Schaltleistung

SASILplus outgoing strips with cable connection right side
185mm busbar system; 3-polig; normal switching capacity

Vorteile, die überzeugen / Advantages to satisfy

Schubeinsatztechnik Plug-in technology
• Direktkontaktierung auf Feldverteil- • Direct contact on field distribution bar
schiene
• Secure cable routing
• Sichere Führung
• Partition of field distribution bar
• Abschottung Feldverteilschiene
• Mounting while the system is energized
• Montage unter Spannung
• Mounting only in off-state
• Montage nur in ausgeschaltetem
Zustand möglich

Berührschutz: Form der inneren Unter- Shock-protection: form of internal
teilung „Form 4b“ mit: partition ”design 4b” with:
• Rückwärtige Abdeckung Sammel- • Rearward covering of the busbar
schienensystem IP20 system IP20
• Schottung des Anschlussraumes • Partition of the electric outlet

Kabelanschlussraum Cable connection area
• Frontseitige Abdeckung • Front cover
• Isolation mit Kabelschottung • Isolation with cable separators
• Frei von Steuerleitungen • Free from control cables

Verdrahtungssicherheit Safe wiring
• Trennung der Steuerleitungen vom • Partition of the control cables from
Kabelanschlussraum the cable connection area
• BUS-Verdrahtung über RJ45-Stecker • BUS-wiring by RJ45-connector without
ohne Verdrahtungsfehler wiring mistakes

Modulartiger Aufbau Modular design
• 25mm Rastermaß • Grid dimension of 25mm
• Leistenführung für freie Bestückungs- • Strip guides for free mounting facility
möglichkeit
• Individual mounting facility
• Individuelle Bestückungsmöglichkeit
• Size 00, 1, 2, 3
• Baugrößen 00, 1, 2, 3 • Reserve panel covers
A-14 • Leerfeldabdeckungen (plastic material or metal)
