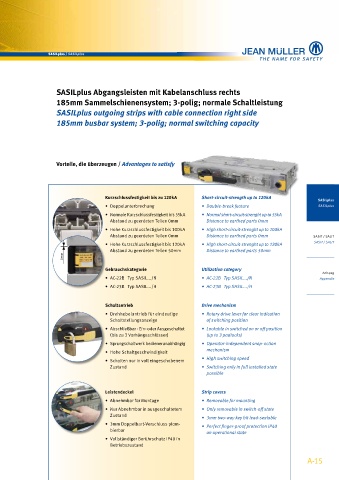

Page 18 - sasil-plus-catalogue-2009

SASILplus / SASILplus

SASILplus Abgangsleisten mit Kabelanschluss rechts
185mm Sammelschienensystem; 3-polig; normale Schaltleistung

SASILplus outgoing strips with cable connection right side
185mm busbar system; 3-polig; normal switching capacity

Vorteile, die überzeugen / Advantages to satisfy

Kurzschlussfestigkeit bis zu 120kA Short-circuit-strength up to 120kA
SASILplus
• Doppelunterbrechung • Double-break feature SASILplus
• Normale Kurzschlussfestigkeit bis 55kA • Normal short-circuit-strenght up to 55kA
Abstand zu geerdeten Teilen 0mm Distance to earthed parts 0mm
• Hohe Kurzschlussfestigkeit bis 100kA • High short-circuit-strenght up to 100kA
Abstand zu geerdeten Teilen 0mm Distance to earthed parts 0mm SASIT / SALIT
• Hohe Kurzschlussfestigkeit bis 120kA • High short-circuit-strenght up to 120kA SASIT / SALIT
Abstand zu geerdeten Teilen 50mm Distance to earthed parts 50mm
0mm

Gebrauchskategorie Utilization category
Anhang
• AC-22B Typ SASIL.../N • AC-22B Typ SASIL.../N Appendix
• AC-23B Typ SASIL.../H • AC-23B Typ SASIL.../H

Schaltantrieb Drive mechanism
• Drehhebelantrieb für eindeutige • Rotary drive lever for clear indication
Schaltstellungsanzeige of switching position
• Abschließbar - Ein- oder Ausgeschaltet • Lockable in switched on or off position
(bis zu 3 Vorhängeschlösser) (up to 3 padlocks)
• Sprungschaltwerk bedienerunabhängig • Operator-independent snap-action
• Hohe Schaltgeschwindigkeit mechanism
• Schalten nur in voll eingeschobenem • High switching speed
Zustand • Switching only in full installed state
possible

Leistendeckel Strip covers
• Abnehmbar für Montage • Removable for mounting
• Nur Abnehmbar in ausgeschaltetem • Only removable in switch-off state
Zustand
• 3mm two-way key bit lead-sealable
• 3mm Doppelbart-Verschluss plom- • Perfect finger-proof protection IP40
bierbar
on operational state
• Vollständiger Berührschutz IP40 in
Betriebszustand

A-15
