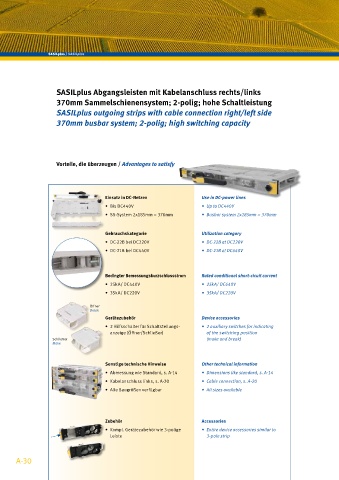

Page 33 - sasil-plus-catalogue-2009

SASILplus / SASILplus

SASILplus Abgangsleisten mit Kabelanschluss rechts/links
370mm Sammelschienensystem; 2-polig; hohe Schaltleistung

SASILplus outgoing strips with cable connection right/left side
370mm busbar system; 2-polig; high switching capacity

Vorteile, die überzeugen / Advantages to satisfy

Einsatz in DC-Netzen Use in DC-power lines
• Bis DC440V • Up to DC440V
• SS-System 2x185mm = 370mm • Busbar system 2x185mm = 370mm

Gebrauchskategorie Utilization category
• DC-22B bei DC220V • DC-22B at DC220V
• DC-21B bei DC440V • DC-21B at DC440V

Bedingter Bemessungskurzschlussstrom Rated conditional short-cicuit current
• 25kA/ DC440V • 25kA/ DC440V
• 35kA/ DC220V • 35kA/ DC220V

Öffner
Break
Gerätezubehör Device accessories
• 2 Hilfsschalter für Schaltstellungs- • 2 auxiliary switches for indicating
anzeige (Öffner/Schließer) of the switching position
Schließer (make and break)
Make

Sonstige technische Hinweise Other technical information
• Abmessung wie Standard, s. A-14 • Dimensions like standard, s. A-14
• Kabelanschluss links, s. A-20 • Cable connection, s. A-20
• Alle Baugrößen verfügbar • All sizes available

Zubehör Accessories
• Kompl. Gerätezubehör wie 3-polige • Entire device accessories similar to
Leiste 3-pole strip

A-30
