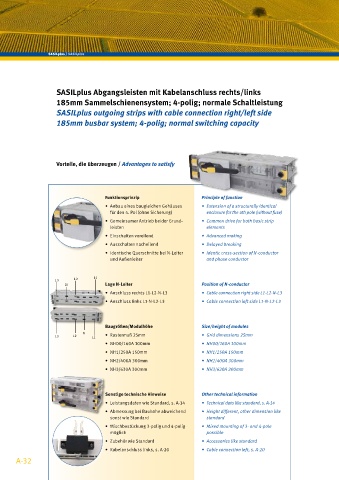

SASILplus / SASILplus

SASILplus Abgangsleisten mit Kabelanschluss rechts/links
185mm Sammelschienensystem; 4-polig; normale Schaltleistung

SASILplus outgoing strips with cable connection right/left side
185mm busbar system; 4-polig; normal switching capacity

Vorteile, die überzeugen / Advantages to satisfy

Funktionsprinzip Principle of function
• Anbau eines baugleichen Gehäuses • Extension of a structurally identical
für den 4. Pol (ohne Sicherung) enclosure for the 4th pole (without fuse)
• Gemeinsamer Antrieb beider Grund- • Common drive for both basic strip
leisten elements
• Einschalten voreilend • Advanced making
• Ausschalten nacheilend • Delayed breaking
• Identische Querschnitte bei N-Leiter • Identic cross-section of N-conductor
und Außenleiter and phase conductor

L3 L2 L1
N Lage N-Leiter Position of N-conductor
• Anschluss rechts L1-L2-N-L3 • Cable connection right side L1-L2-N-L3
• Anschluss links L1-N-L2-L3 • Cable connection left side L1-N-L2-L3

Baugrößen/Modulhöhe Size/height of modules
N
L3 L2 L1 • Rastermaß 25mm • Grid dimensions 25mm
• NH00/160A 100mm • NH00/160A 100mm
• NH1/250A 150mm • NH1/250A 150mm
• NH2/400A 300mm • NH2/400A 300mm
• NH3/630A 300mm • NH3/630A 300mm

Sonstige technische Hinweise Other technical information
• Leistungsdaten wie Standard, s. A-14 • Technical data like standard, s. A-14
• Abmessung bei Bauhöhe abweichend • Height different, other dimension like
sonst wie Standard standard
• Mischbestückung 3-polig und 4-polig • Mixed mounting of 3- and 4-pole
möglich possible
• Zubehör wie Standard • Accessories like standard
• Kabelanschluss links, s. A-20 • Cable connection left, s. A-20
A-32
