SASILplus / SASILplus

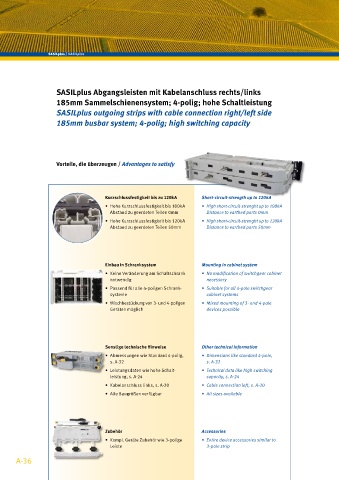

SASILplus Abgangsleisten mit Kabelanschluss rechts/links
185mm Sammelschienensystem; 4-polig; hohe Schaltleistung

SASILplus outgoing strips with cable connection right/left side
185mm busbar system; 4-polig; high switching capacity

Vorteile, die überzeugen / Advantages to satisfy

Kurzschlussfestigkeit bis zu 120kA Short-circuit-strength up to 120kA
• Hohe Kurzschlussfestigkeit bis 100kA • High short-circuit-strenght up to 100kA
Abstand zu geerdeten Teilen 0mm Distance to earthed parts 0mm
• Hohe Kurzschlussfestigkeit bis 120kA • High short-circuit-strenght up to 120kA
Abstand zu geerdeten Teilen 50mm Distance to earthed parts 50mm

Einbau in Schranksystem Mounting in cabinet system
• Keine Veränderung am Schaltschrank • No modification of switchgear cabinet
notwendig necessary
• Passend für alle 4-poligen Schrank- • Suitable for all 4-pole switchgear
systeme cabinet systems
• Mischbestückung von 3- und 4-poligen • Mixed mounting of 3- and 4-pole
Geräten möglich devices possible

Sonstige technische Hinweise Other technical information
• Abmessungen wie Standard 4-polig, • Dimensions like standard 4-pole,
s. A-32 s. A-32
• Leistungsdaten wie hohe Schalt- • Technical data like high switching
leistung, s. A-24 capacity, s. A-24
• Kabelanschluss links, s. A-20 • Cable connection left, s. A-20
• Alle Baugrößen verfügbar • All sizes available

Zubehör Accessories
• Kompl. Geräte Zubehör wie 3-polige • Entire device accessories similar to
Leiste 3-pole strip

A-36
