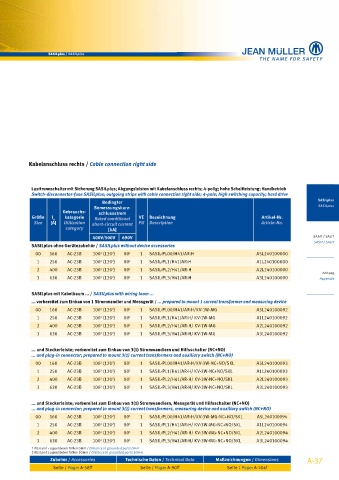

Page 40 - sasil-plus-catalogue-2009

SASILplus / SASILplus

Kabelanschluss rechts / Cable connection right side

Lasttrennschalter mit Sicherung SASILplus; Abgangsleisten mit Kabelanschluss rechts; 4-polig; hohe Schaltleistung; Handbetrieb
Switch-disconnector-fuse SASILplus; outgoing strips with cable connection right side; 4-pole; high switching capacity; hard drive
Bedingter SASILplus
Bemessungskurz- SASILplus
Gebrauchs- schlussstrom
Größe I e kategorie Rated conditional VE Bezeichnung Artikel-Nr.
Size [A] Utilization short-circuit current PU Description Article-No.
category [kA]

400V/500V 690V SASIT / SALIT
SASIT / SALIT
SASILplus ohne Gerätezubehör / SASILplus without device accessories
2
00 160 AC-23B 100 (120 ) 80 1 1 SASIL-PL00/H41/AR-H A5L240100000
1
1 250 AC-23B 100 (120 ) 80 1 1 SASIL-PL1/H41/AR-H A1L240100000
2
1
2 400 AC-23B 100 (120 ) 80 1 1 SASIL-PL2/H41/AR-H A2L240100000
1
2
Anhang
1
2
3 630 AC-23B 100 (120 ) 80 1 1 SASIL-PL3/H41/AR-H A3L240100000 Appendix
SASILplus mit Kabelbaum ... / SASILplus with wiring loom ...
... vorbereitet zum Einbau von 1 Stromwandler und Messgerät / ... prepared to mount 1 current transformer and measuring device
00 160 AC-23B 100 (120 ) 80 1 1 SASIL-PL00/H41/AR-H/KV-1W-MG A5L240100092
1
2
1 250 AC-23B 100 (120 ) 80 1 1 SASIL-PL1/H41/AR-H/ KV-1W-MG A1L240100092
2
1
2 400 AC-23B 100 (120 ) 80 1 1 SASIL-PL2/H41/AR-H/ KV-1W-MG A2L240100092
2
1
3 630 AC-23B 100 (120 ) 80 1 1 SASIL-PL3/H41/AR-H/ KV-1W-MG A3L240100092
1
2
... und Steckerleiste; vorbereitet zum Einbau von 3(1) Stromwandlern und Hilfsschalter (NC+NO)
... and plug-in connector; prepared to mount 3(1) current transformers and auxiliary switch (NC+NO)
1
00 160 AC-23B 100 (120 ) 80 1 1 SASIL-PL00/H41/AR-H/KV-3W-NC+NO/SKL A5L240100093
2
2
1
1 250 AC-23B 100 (120 ) 80 1 1 SASIL-PL1/H41/AR-H/ KV-3W-NC+NO/SKL A1L240100093
2 400 AC-23B 100 (120 ) 80 1 1 SASIL-PL2/H41/AR-H/ KV-3W-NC+NO/SKL A2L240100093
2
1
2
3 630 AC-23B 100 (120 ) 80 1 1 SASIL-PL3/H41/AR-H/ KV-3W-NC+NO/SKL A3L240100093
1
... und Steckerleiste; vorbereitet zum Einbau von 3(1) Stromwandlern, Messgerät und Hilfsschalter (NC+NO)
... and plug-in connector; prepared to mount 3(1) current transformers, measuring device and auxiliary switch (NC+NO)
2
1
00 160 AC-23B 100 (120 ) 80 1 1 SASIL-PL00/H41/AR-H/KV-3W-MG-NC+NO/SKL A5L240100094
2
1 250 AC-23B 100 (120 ) 80 1 1 SASIL-PL1/H41/AR-H/ KV-3W-MG-NC+NO/SKL A1L240100094
1
2
2 400 AC-23B 100 (120 ) 80 1 1 SASIL-PL2/H41/AR-H/ KV-3W-MG-NC+NO/SKL A2L240100094
1
2
3 630 AC-23B 100 (120 ) 80 1 1 SASIL-PL3/H41/AR-H/ KV-3W-MG-NC+NO/SKL A3L240100094
1
1 Abstand zu geerdeten Teilen 0mm / Distance to grounded parts 0mm
2 Abstand zu geerdeten Teilen 50mm / Distance to grounded parts 50mm
Zubehör / Accessories Technische Daten / Technical Data Maßzeichnungen / Dimensions A-37
Seite / Page: A-58ff Seite / Page: A-90ff Seite / Page: A-104f
