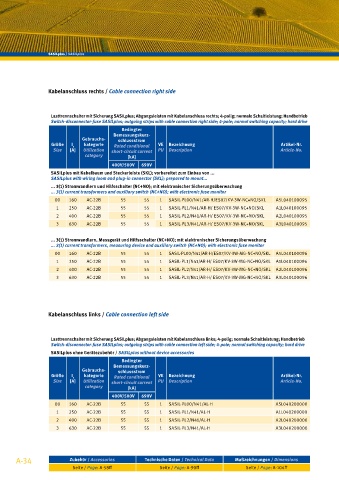

Page 37 - sasil-plus-catalogue-2009

SASILplus / SASILplus

Kabelanschluss rechts / Cable connection right side

Lasttrennschalter mit Sicherung SASILplus; Abgangsleisten mit Kabelanschluss rechts; 4-polig; normale Schaltleistung; Handbetrieb
Switch-disconnector-fuse SASILplus; outgoing strips with cable connection right side; 4-pole; normal switching capacity; hard drive
Bedingter
Bemessungskurz-
Gebrauchs- schlussstrom
Größe I e kategorie Rated conditional VE Bezeichnung Artikel-Nr.
Size [A] Utilization short-circuit current PU Description Article-No.
category [kA]

400V/500V 690V
SASILplus mit Kabelbaum und Steckerleiste (SKL); vorbereitet zum Einbau von ...
SASILplus with wiring loom and plug-in connector (SKL); prepared to mount...
... 3(1) Stromwandlern und Hilfsschalter (NC+NO); mit elektronischer Sicherungsüberwachung
... 3(1) current transformers and auxiliary switch (NC+NO); with electronic fuse monitor
00 160 AC-22B 55 55 1 SASIL-PL00/N41/AR-H/ES07/KV-3W-NC+NO/SKL A5L040100095
1 250 AC-22B 55 55 1 SASIL-PL1/N41/AR-H/ ES07/KV-3W-NC+NO/SKL A1L040100095
2 400 AC-22B 55 55 1 SASIL-PL2/N41/AR-H/ ES07/KV-3W-NC+NO/SKL A2L040100095
3 630 AC-22B 55 55 1 SASIL-PL3/N41/AR-H/ ES07/KV-3W-NC+NO/SKL A3L040100095

... 3(1) Stromwandlern, Messgerät und Hilfsschalter (NC+NO); mit elektronischer Sicherungsüberwachung
... 3(1) current transformers, measuring device and auxiliary switch (NC+NO); with electronic fuse monitor
00 160 AC-22B 55 55 1 SASIL-PL00/N41/AR-H/ES07/KV-3W-MG-NC+NO/SKL A5L040100096
1 250 AC-22B 55 55 1 SASIL-PL1/N41/AR-H/ ES07/KV-3W-MG-NC+NO/SKL A1L040100096
2 400 AC-22B 55 55 1 SASIL-PL2/N41/AR-H/ ES07/KV-3W-MG-NC+NO/SKL A2L040100096
3 630 AC-22B 55 55 1 SASIL-PL3/N41/AR-H/ ES07/KV-3W-MG-NC+NO/SKL A3L040100096

Kabelanschluss links / Cable connection left side

Lasttrennschalter mit Sicherung SASILplus; Abgangsleisten mit Kabelanschluss links; 4-polig; normale Schaltleistung; Handbetrieb
Switch-disconnector-fuse SASILplus; outgoing strips with cable connection left side; 4-pole; normal switching capacity; hard drive
SASILplus ohne Gerätezubehör / SASILplus without device accessories
Bedingter
Bemessungskurz-
Gebrauchs- schlussstrom
Größe I e kategorie Rated conditional VE Bezeichnung Artikel-Nr.
Size [A] Utilization short-circuit current PU Description Article-No.
category [kA]
400V/500V 690V
00 160 AC-22B 55 55 1 SASIL-PL00/N41/AL-H A5L040200000
1 250 AC-22B 55 55 1 SASIL-PL1/N41/AL-H A1L040200000
2 400 AC-22B 55 55 1 SASIL-PL2/N41/AL-H A2L040200000
3 630 AC-22B 55 55 1 SASIL-PL3/N41/AL-H A3L040200000

A-34 Zubehör / Accessories Technische Daten / Technical Data Maßzeichnungen / Dimensions
Seite / Page: A-58ff Seite / Page: A-90ff Seite / Page: A-104ff
