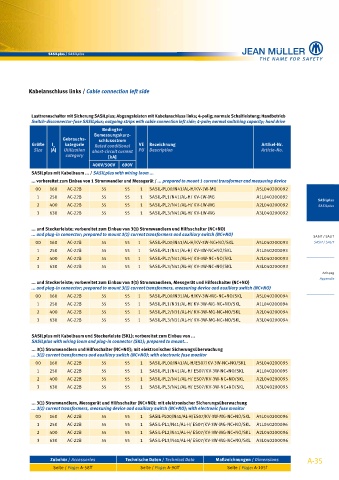

SASILplus / SASILplus
Kabelanschluss links / Cable connection left side
Lasttrennschalter mit Sicherung SASILplus; Abgangsleisten mit Kabelanschluss links; 4-polig; normale Schaltleistung; Handbetrieb
Switch-disconnector-fuse SASILplus; outgoing strips with cable connection left side; 4-pole; normal switching capacity; hard drive
Bedingter
Bemessungskurz-
Gebrauchs- schlussstrom
Größe I e kategorie Rated conditional VE Bezeichnung Artikel-Nr.
Size [A] Utilization short-circuit current PU Description Article-No.
category [kA]
400V/500V 690V
SASILplus mit Kabelbaum ... / SASILplus with wiring loom ...
... vorbereitet zum Einbau von 1 Stromwandler und Messgerät / ... prepared to mount 1 current transformer and measuring device
00 160 AC-22B 55 55 1 SASIL-PL00/N41/AL-H/KV-1W-MG A5L040200092
1 250 AC-22B 55 55 1 SASIL-PL1/N41/AL-H/ KV-1W-MG A1L040200092
SASILplus
2 400 AC-22B 55 55 1 SASIL-PL2/N41/AL-H/ KV-1W-MG A2L040200092 SASILplus
3 630 AC-22B 55 55 1 SASIL-PL3/N41/AL-H/ KV-1W-MG A3L040200092
... und Steckerleiste; vorbereitet zum Einbau von 3(1) Stromwandlern und Hilfsschalter (NC+NO)
... and plug-in connector; prepared to mount 3(1) current transformers and auxiliary switch (NC+NO) SASIT / SALIT
00 160 AC-22B 55 55 1 SASIL-PL00/N41/AL-H/KV-3W-NC+NO/SKL A5L040200093 SASIT / SALIT
1 250 AC-22B 55 55 1 SASIL-PL1/N41/AL-H/ KV-3W-NC+NO/SKL A1L040200093
2 400 AC-22B 55 55 1 SASIL-PL2/N41/AL-H/ KV-3W-NC+NO/SKL A2L040200093
3 630 AC-22B 55 55 1 SASIL-PL3/N41/AL-H/ KV-3W-NC+NO/SKL A3L040200093
Anhang
Appendix
... und Steckerleiste; vorbereitet zum Einbau von 3(1) Stromwandlern, Messgerät und Hilfsschalter (NC+NO)
... and plug-in connector; prepared to mount 3(1) current transformers, measuring device and auxiliary switch (NC+NO)
00 160 AC-22B 55 55 1 SASIL-PL00/N31/AL-H/KV-3W-MG-NC+NO/SKL A5L040200094
1 250 AC-22B 55 55 1 SASIL-PL1/N31/AL-H/ KV-3W-MG-NC+NO/SKL A1L040200094
2 400 AC-22B 55 55 1 SASIL-PL2/N31/AL-H/ KV-3W-MG-NC+NO/SKL A2L040200094
3 630 AC-22B 55 55 1 SASIL-PL3/N31/AL-H/ KV-3W-MG-NC+NO/SKL A3L040200094
SASILplus mit Kabelbaum und Steckerleiste (SKL); vorbereitet zum Einbau von ...
SASILplus with wiring loom and plug-in connector (SKL); prepared to mount...
... 3(1) Stromwandlern und Hilfsschalter (NC+NO); mit elektronischer Sicherungsüberwachung
... 3(1) current transformers and auxiliary switch (NC+NO); with electronic fuse monitor
00 160 AC-22B 55 55 1 SASIL-PL00/N41/AL-H/ES07/KV-3W-NC+NO/SKL A5L040200095
1 250 AC-22B 55 55 1 SASIL-PL1/N41/AL-H/ ES07/KV-3W-NC+NO/SKL A1L040200095
2 400 AC-22B 55 55 1 SASIL-PL2/N41/AL-H/ ES07/KV-3W-NC+NO/SKL A2L040200095
3 630 AC-22B 55 55 1 SASIL-PL3/N41/AL-H/ ES07/KV-3W-NC+NO/SKL A3L040200095
... 3(1) Stromwandlern, Messgerät und Hilfsschalter (NC+NO); mit elektronischer Sicherungsüberwachung
... 3(1) current transformers, measuring device and auxiliary switch (NC+NO); with electronic fuse monitor
00 160 AC-22B 55 55 1 SASIL-PL00/N41/AL-H/ES07/KV-3W-MG-NC+NO/SKL A5L040200096
1 250 AC-22B 55 55 1 SASIL-PL1/N41/AL-H/ ES07/KV-3W-MG-NC+NO/SKL A1L040200096
2 400 AC-22B 55 55 1 SASIL-PL2/N41/AL-H/ ES07/KV-3W-MG-NC+NO/SKL A2L040200096
3 630 AC-22B 55 55 1 SASIL-PL3/N41/AL-H/ ES07/KV-3W-MG-NC+NO/SKL A3L040200096
Zubehör / Accessories Technische Daten / Technical Data Maßzeichnungen / Dimensions A-35
Seite / Page: A-58ff Seite / Page: A-90ff Seite / Page: A-105f
