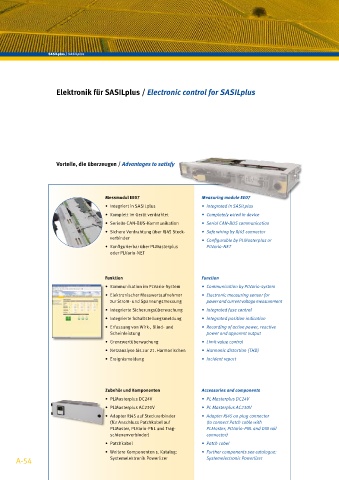

Page 57 - sasil-plus-catalogue-2009

SASILplus / SASILplus

Elektronik für SASILplus / Electronic control for SASILplus

Vorteile, die überzeugen / Advantages to satisfy

Messmodul EE07 Measuring module EE07
• Integriert in SASILplus • Integrated in SASILplus
• Komplett im Gerät verdrahtet • Completely wired in device
• Serielle CAN-BUS-Kommunikation • Serial CAN-BUS communication
• Sichere Verdrahtung über RJ45 Steck- • Safe wiring by RJ45 connector
verbinder
• Configurable by PLMasterplus or
• Konfigurierbar über PLMasterplus PLVario-NET
oder PLVario-NET

Funktion Function
• Kommunikation im PLVario-System • Communication by PLVario-system
• Elektronischer Messwertaufnehmer • Electronic measuring sensor for
zur Strom- und Spannungsmessung power and current voltage measurement
• Integrierte Sicherungsüberwachung • Integrated fuse control
• Integrierte Schaltstellungsmeldung • Integrated position indication
• Erfassung von Wirk-, Blind- und • Recording of active power, reactive
Scheinleistung power and apparent output
• Grenzwertüberwachung • Limit value control
• Netzanalyse bis zur 21. Harmonischen • Harmonic distortion (THD)
• Ereignismeldung • Incident report

Zubehör und Komponenten Accessories and components
• PLMasterplus DC24V • PL Masterplus DC24V
• PLMasterplus AC230V • PL Masterplus AC230V
• Adapter RJ45 auf Steckverbinder • Adapter RJ45 on plug connector
(für Anschluss Patchkabel auf (to connect Patch cable with
PLMaster, PLVario-PNL und Trag- PLMaster, PLVario-PNL and DIN rail
schienenverbinder) connector)
• Patchkabel • Patch cabel
• Weitere Komponenten s. Katalog: • Further components see catalogue:
A-54 Systemelektronik Powerlizer Systemelectronic Powerlizer
