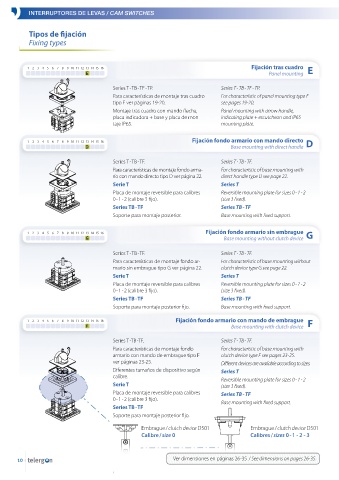

INTERRUPTORES DE LEVAS / CAM SWITCHES

Tipos de fijación
Fixing types

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Fijación tras cuadro E
E Panel mounting
Series T - TB - TF - TP. Series T - TB - TF - TP.
Para características de montaje tras cuadro For characteristic of panel mounting type E
tipo E ver páginas 19-20. see pages 19-20.
Montaje tras cuadro con mando flecha, Panel mounting with arrow handle,
placa indicadora + base y placa de mon- indicating plate + escutcheon and IP65
taje IP65. mounting plate.

Fijación fondo armario con mando directo
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 D
D Base mounting with direct handle

Series T - TB - TF. Series T - TB - TF.
Para características de montaje fondo arma- For characteristic of base mounting with
rio con mando directo tipo D ver página 22. direct handle type D see page 22.
Serie T Series T
Placa de montaje reversible para calibres Reversible mounting plate for sizes 0 - 1 - 2
0 - 1 - 2 (calibre 3 fijo). (size 3 fixed).
Series TB - TF Series TB - TF
Soporte para montaje posterior. Base mounting with fixed support.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Fijación fondo armario sin embrague G
G Base mounting without clutch device

Series T - TB - TF. Series T - TB - TF.
Para características de montaje fondo ar- For characteristic of base mounting without
mario sin embrague tipo G ver página 22. clutch device type G see page 22.
Serie T Series T
Placa de montaje reversible para calibres Reversible mounting plate for sizes 0 - 1 - 2
0 - 1 - 2 (calibre 3 fijo). (size 3 fixed).
Series TB - TF Series TB - TF
Soporte para montaje posterior fijo. Base mounting with fixed support.

Fijación fondo armario con mando de embrague
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 F
F Base mounting with clutch device

Series T -TB -TF. Series T - TB - TF.
Para características de montaje fondo For characteristic of base mounting with
armario con mando de embrague tipo F clutch device type F see pages 23-25.
ver páginas 23-25. Different devices are available according to sizes.
Diferentes tamaños de dispositivo según Series T
calibre. Reversible mounting plate for sizes 0 - 1 - 2
Serie T (size 3 fixed).
Placa de montaje reversible para calibres Series TB - TF
0 - 1 - 2 (calibre 3 fijo). Base mounting with fixed support.
Series TB - TF
Soporte para montaje posterior fijo.

Embrague / clutch device D501 Embrague / clutch device D501
Calibre / size 0 Calibres / sizes 0 - 1 - 2 - 3

10 Ver dimensiones en páginas 26-35 / See dimensions on pages 26-35.
