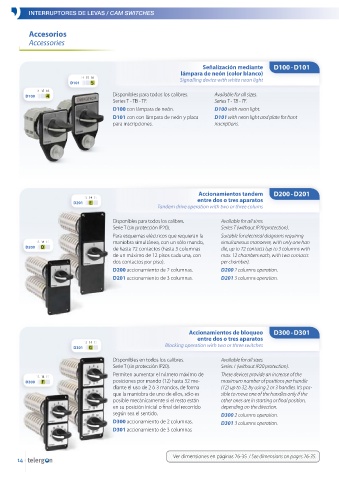

Page 14 - telergon-cam-switch-catalogue

INTERRUPTORES DE LEVAS / CAM SWITCHES

Accesorios
Accessories

Señalización mediante D100 - D101
lámpara de neón (color blanco)
14 15 16 Signalling device with white neon light
D101 5
14 15 16
D100 4 Disponibles para todos los calibres. Available for all sizes.
Series T - TB - TF. Series T - TB - TF.
D100 con lámpara de neón. D100 with neon light.
D101 con con lámpara de neón y placa D101 with neon light and plate for front
para inscripciones. inscriptions.

Accionamientos tandem D200 - D201
13 14 15 entre dos o tres aparatos
D201 E
Tandem drive operation with two or three colums

Disponibles para todos los calibres. Available for all sizes.
Serie T (sin protección IP20). Series T (without IP20 protection).
Para esquemas eléctricos que requieran la Suitable for electrical diagrams requiring
13 14 15 maniobra simultánea, con un sólo mando, simultaneous manoevre, with only one han-
D200 D de hasta 72 contactos (hasta 3 columnas dle, up to 72 contacts (up to 3 columns with
de un máximo de 12 pisos cada una, con max. 12 chambers each, with two contacts
dos contactos por piso). per chamber).
D200 accionamiento de 2 columnas. D200 2 columns operation.
D201 accionamiento de 3 columnas. D201 3 columns operation.

Accionamientos de bloqueo D300 - D301
entre dos o tres aparatos
13 14 15 Blocking operation with two or three switches
D301 G
Disponibles en todos los calibres. Available for all sizes.
Serie T (sin protección IP20). Series T (without IP20 protection).
Permiten aumentar el número máximo de These devices provide an increase of the
13 14 15
D300 F posiciones por mando (12) hasta 32 me- maximum number of positions per handle
diante el uso de 2 ó 3 mandos, de forma (12) up to 32, by using 2 or 3 handles. It’s pos-
que la maniobra de uno de ellos, sólo es sible to move one of the handles only if the
posible mecánicamente si el resto están other ones are in starting or final position,
en su posición inicial o final del recorrido depending on the direction.
según sea el sentido. D300 2 columns operation.
D300 accionamiento de 2 columnas. D301 3 columns operation.
D301 accionamiento de 3 columnas

Ver dimensiones en páginas 26-35 / See dimensions on pages 26-35.
