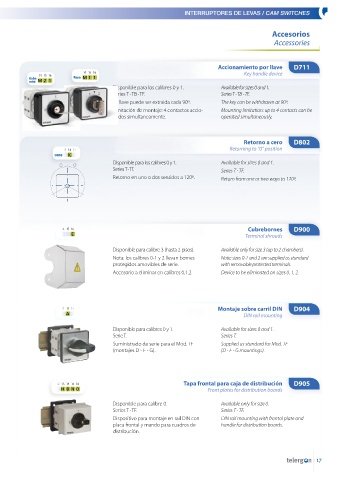

Page 17 - telergon-cam-switch-catalogue

INTERRUPTORES DE LEVAS / CAM SWITCHES

Accesorios
Accessories

Accionamiento por llave D711
14 15 16 Key handle device
14 15 16
Kaba Keya M 1 1
mini M 2 1
Disponible para los calibres 0 y 1. Available for sizes 0 and 1.
Series T - TB - TF. Series T - TB - TF.
La llave puede ser extraida cada 90º. The key can be withdrawn at 90º.
Limitación de montaje: 4 contactos accio- Mounting limitation: up to 4 contacts can be
nados simultaneamente. operated simultaneously.

Retorno a cero D802
13 14 15 Returning to “0” position
D802 K
Disponible para los calibres 0 y 1. Available for sizes 0 and 1.
Ω Ω
Series T - TF. Series T - TF.
Retorno en uno o dos sentidos a 120º. Return from one or two ways to 120º.

14 15 16 Cubrebornes D900
E Terminal shrouds

Disponible para calibre 3 (hasta 2 pisos). Available only for size 3 (up to 2 chambers).
Nota: los calibres 0-1 y 2 llevan bornes Note: sizes 0-1 and 2 are supplied as standard
protegidos amovibles de serie. with removable protected terminals.
Accesorio a eliminar en calibres 0,1,2. Device to be eliminated on sizes 0, 1, 2.

12 13 14 Montaje sobre carril DIN D904
A DIN rail mounting

Disponible para calibres 0 y 1. Available for sizes 0 and 1.
Serie T. Series T.
Suministrado de serie para el Mod. TF Supplied as standard for Mod. TF
(montajes D - F - G). (D - F - G mountings).

12 13 14 15 16 Tapa frontal para caja de distribución D905
H 8 N 0 Front plates for distribution boards

Disponible para calibre 0. Available only for size 0.
Series T - TF. Series T - TF.
Dispositivo para montaje en rail DIN con DIN rail mounting with frontal plate and
placa frontal y mando para cuadros de handle for distribution boards.
distribución.

17
