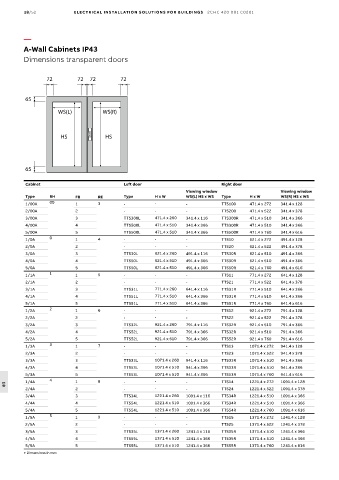

18/52 ELECTRICAL INSTALL ATION SOLUTIONS FOR BUILDINGS 2CHC 420 001 C0201

—
A-Wall Cabinets IP43
Dimensions transparent doors

72 72 72 72

65

WS(L) WS(R)

HS HS

65

Cabinet Left door Right door
Viewing window Viewing window
Type BH FB RE Type H x W WS(L) HS x WS Type H x W WS(R) HS x WS
1/00A 00 1 3 - - - TTS100 471.4 x 272 341.4 x 128
2/00A 2 - - - TTS200 471.4 x 522 341.4 x 378
3/00A 3 TTS300L 471.4 x 260 341.4 x 116 TTS300R 471.4 x 510 341.4 x 366
4/00A 4 TTS500L 471.4 x 510 341.4 x 366 TTS300R 471.4 x 510 341.4 x 366
5/00A 5 TTS500L 471.4 x 510 341.4 x 366 TTS500R 471.4 x 760 341.4 x 616
1/0A 0 1 4 - - - TTS10 621.4 x 272 491.4 x 128
2/0A 2 - - - TTS20 621.4 x 522 491.4 x 378
3/0A 3 TTS30L 621.4 x 260 491.4 x 116 TTS30R 621.4 x 510 491.4 x 366
4/0A 4 TTS50L 621.4 x 510 491.4 x 366 TTS30R 621.4 x 510 491.4 x 366
5/0A 5 TTS50L 621.4 x 510 491.4 x 366 TTS50R 621.4 x 760 491.4 x 616
1/1A 1 1 5 - - - TTS11 771.4 x 272 641.4 x 128
2/1A 2 - - - TTS21 771.4 x 522 641.4 x 378
3/1A 3 TTS31L 771.4 x 260 641.4 x 116 TTS31R 771.4 x 510 641.4 x 366
4/1A 4 TTS51L 771.4 x 510 641.4 x 366 TTS31R 771.4 x 510 641.4 x 366
5/1A 5 TTS51L 771.4 x 510 641.4 x 366 TTS51R 771.4 x 760 641.4 x 616
1/2A 2 1 6 - - - TTS12 921.4 x 272 791.4 x 128
2/2A 2 - - - TTS22 921.4 x 522 791.4 x 378
3/2A 3 TTS32L 921.4 x 260 791.4 x 116 TTS32R 921.4 x 510 791.4 x 366
4/2A 4 TTS52L 921.4 x 510 791.4 x 366 TTS32R 921.4 x 510 791.4 x 366
5/2A 5 TTS52L 921.4 x 510 791.4 x 366 TTS52R 921.4 x 760 791.4 x 616
1/3A 3 1 7 - - - TTS13 1071.4 x 272 941.4 x 128
2/3A 2 - - - TTS23 1071.4 x 522 941.4 x 378
3/3A 3 TTS33L 1071.4 x 260 941.4 x 116 TTS33R 1071.4 x 510 941.4 x 366
4/3A 4 TTS53L 1071.4 x 510 941.4 x 366 TTS33R 1071.4 x 510 941.4 x 366
5/3A 5 TTS53L 1071.4 x 510 941.4 x 366 TTS53R 1071.4 x 760 941.4 x 616
1/4A 4 1 8 - - - TTS14 1221.4 x 272 1091.4 x 128
2/4A 2 - - - TTS24 1221.4 x 522 1091.4 x 378
18
3/4A 3 TTS34L 1221.4 x 260 1091.4 x 116 TTS34R 1221.4 x 510 1091.4 x 366
4/4A 4 TTS54L 1221.4 x 510 1091.4 x 366 TTS34R 1221.4 x 510 1091.4 x 366
5/4A 5 TTS54L 1221.4 x 510 1091.4 x 366 TTS54R 1221.4 x 760 1091.4 x 616
1/5A 5 1 9 - - - TTS15 1371.4 x 272 1241.4 x 128
2/5A 2 - - - TTS25 1371.4 x 522 1241.4 x 378
3/5A 3 TTS35L 1371.4 x 260 1241.4 x 116 TTS35R 1371.4 x 510 1241.4 x 366
4/5A 4 TTS55L 1371.4 x 510 1241.4 x 366 TTS35R 1371.4 x 510 1241.4 x 366
5/5A 5 TTS55L 1371.4 x 510 1241.4 x 366 TTS55R 1371.4 x 760 1241.4 x 616
> Dimensions in mm
