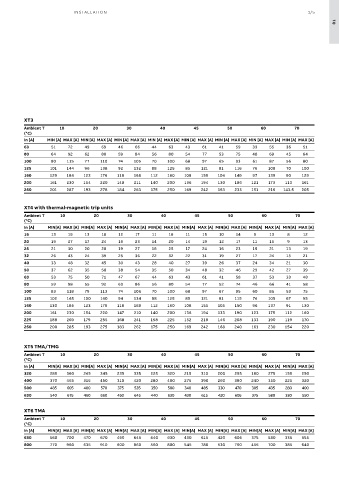

Page 9 - SACE Tmax XT - Technical Catalogue

INSTALL ATION 1/5
01

XT3
Ambient T 10 20 30 40 45 50 60 70
(°C)
In [A] MIN [A] MAX [A] MIN [A] MAX [A] MIN [A] MAX [A] MIN [A] MAX [A] MIN [A] MAX [A] MIN [A] MAX [A] MIN [A] MAX [A] MIN [A] MAX [A]
63 51 72 49 69 46 66 44 63 43 61 41 59 39 55 36 51
80 64 92 62 88 59 84 56 80 54 77 53 75 48 69 45 64
100 80 115 77 110 74 105 70 100 68 97 65 93 61 87 56 80
125 101 144 96 138 92 132 88 125 85 121 81 116 76 108 70 100
160 129 184 123 176 118 168 112 160 108 155 104 149 97 139 90 129
200 161 230 154 220 148 211 140 200 136 194 130 186 121 173 113 161
250 201 287 193 278 184 263 175 250 169 242 163 233 151 216 143.5 205

XT4 with thermal-magnetic trip units
Ambient T 10 20 30 40 45 50 60 70
(°C)
In [A] MIN[A] MAX [A] MIN[A] MAX [A] MIN[A] MAX [A] MIN[A] MAX [A] MIN[A] MAX [A] MIN[A] MAX [A] MIN[A] MAX [A] MIN[A] MAX [A]
16 13 19 13 18 12 17 11 16 11 15 10 14 9 13 8 12
20 19 27 17 24 16 23 14 20 14 19 12 17 11 15 9 13
25 21 30 20 28 19 27 18 25 17 24 16 23 15 21 13 19
32 26 43 24 39 25 36 22 32 22 31 19 27 17 24 15 21
40 33 48 32 45 30 43 28 40 27 39 26 37 24 34 21 30
50 37 62 35 58 38 54 35 50 34 48 32 46 29 42 27 39
63 53 75 50 71 47 67 44 63 43 61 41 58 37 53 33 48
80 59 98 55 92 60 86 56 80 54 77 52 74 46 66 41 58
100 83 118 79 113 74 106 70 100 68 97 67 95 60 85 53 75
125 102 145 100 140 94 134 88 125 85 121 81 115 74 105 67 95
160 130 185 123 176 118 168 112 160 108 155 105 150 96 137 91 130
200 161 230 154 220 147 210 140 200 136 194 133 190 123 175 112 160
225 188 269 179 255 168 241 158 225 152 218 146 208 133 190 119 170
250 200 285 193 275 183 262 175 250 169 242 168 240 161 230 154 220

XT5 TMA/TMG
Ambient T 10 20 30 40 45 50 60 70
(°C)
In [A] MIN[A] MAX [A] MIN[A] MAX [A] MIN[A] MAX [A] MIN[A] MAX [A] MIN[A] MAX [A] MIN[A] MAX [A] MIN[A] MAX [A] MIN[A] MAX [A]
320 285 360 245 345 235 335 225 320 215 310 200 295 180 275 155 250
400 370 465 315 450 310 420 280 400 275 390 260 380 240 350 225 320
500 485 605 400 570 375 535 350 500 340 485 330 470 305 435 280 400
630 540 675 460 660 450 645 440 630 430 615 420 605 375 580 330 550

XT6 TMA
Ambient T 10 20 30 40 45 50 60 70
(°C)
In [A] MIN[A] MAX [A] MIN[A] MAX [A] MIN[A] MAX [A] MIN[A] MAX [A] MIN[A] MAX [A] MIN[A] MAX [A] MIN[A] MAX [A] MIN[A] MAX [A]
630 560 700 470 670 450 645 440 630 430 615 420 605 375 580 335 555
800 770 960 635 910 600 860 560 800 545 780 530 760 455 700 385 640
