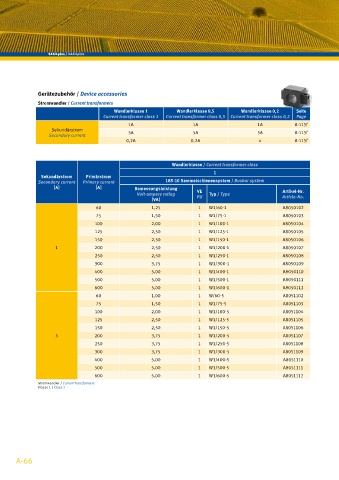

Page 69 - sasil-plus-catalogue-2009

SASILplus / SASILplus

Gerätezubehör / Device accessories
Stromwandler / Current transformers
Wandlerklasse 1 Wandlerklasse 0,5 Wandlerklasse 0,2 Seite
Current transformer class 1 Current transformer class 0,5 Current transformer class 0,2 Page
1A 1A 1A A-115f
Sekundärstrom
Secondary current 5A 5A 5A A-115f
0,2A 0,2A x A-115f

Wandlerklasse / Current transformer class
1
Sekundärstrom Primärstrom
Secondary current Primary current 185-10 Sammelschienensystem / Busbar system
[A] [A] Bemessungsleistung
Volt-ampere rating VE Typ / Type Artikel-Nr.
Article-No.
PU
[VA]
60 1,25 1 W1/60-1 A8050102
75 1,50 1 W1/75-1 A8050103
100 2,00 1 W1/100-1 A8050104
125 2,50 1 W1/125-1 A8050105
150 2,50 1 W1/150-1 A8050106
1 200 2,50 1 W1/200-1 A8050107
250 2,50 1 W1/250-1 A8050108
300 3,75 1 W1/300-1 A8050109
400 5,00 1 W1/400-1 A8050110
500 5,00 1 W1/500-1 A8050111
600 5,00 1 W1/600-1 A8050112
60 1,00 1 W/60-5 A8051102
75 1,50 1 W1/75-5 A8051103
100 2,00 1 W1/100-5 A8051104
125 2,50 1 W1/125-5 A8051105
150 2,50 1 W1/150-5 A8051106
5 200 3,75 1 W1/200-5 A8051107
250 3,75 1 W1/250-5 A8051108
300 3,75 1 W1/300-5 A8051109
400 5,00 1 W1/400-5 A8051110
500 5,00 1 W1/500-5 A8051111
600 5,00 1 W1/600-5 A8051112
Stromwandler / Current transformers
Klasse 1 / Class 1

A-66
