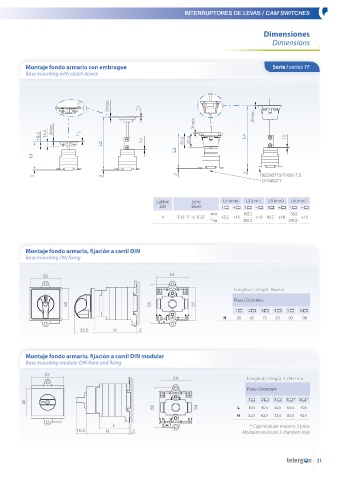

INTERRUPTORES DE LEVAS / CAM SWITCHES
Dimensiones
Dimensions
Montaje fondo armario con embrague Serie / series TF
Base mounting with clutch device
3max. 1 +1 -0 3max.
1 +0 -1
3max. -0 3max.
18,5 14,4 1 +1 -0 L4 1 +1 -0
L2 1 +1 45,5 42,5
L3
L1
2
2 2 2 IEC60715/TH35-7,5
DIN46277
Calibre Serie L1 (mm) L2 (mm) L3 (mm) L4 (mm)
Size Series 1 + 1 + 1 + 1 +
min 103,5 130,5
0 TF12 TF16 TF25 65,5 +10 +10 92,5 +10 +10
max 265,5 292,5
Montaje fondo armario, fijación a carril DIN
Base mounting DIN fixing
50 54
Longitud / Lenght H=mm
Pisos / Chambers
50 65 54
1 2 3 4 5 6
H 50 60 70 80 90 100
33,5 H 2
Montaje fondo armario, fijación a carril DIN modular
Base mounting modular DIN front and fixing
53
54 Longitud / Lenght L / H=mm
Pisos / Chambers
1 2 3 4 * 5 *
45
65 54 L 30,5 40,5 50,5 60,5 70,5
H 52,5 62,5 72,5 82,5 92,5
L * Caja modular máximo 3 pisos
16,5 H 2 Modulare enclosure 3 chambers max
31
