P. 30
INTERRUPTORES DE LEVAS / CAM SWITCHES

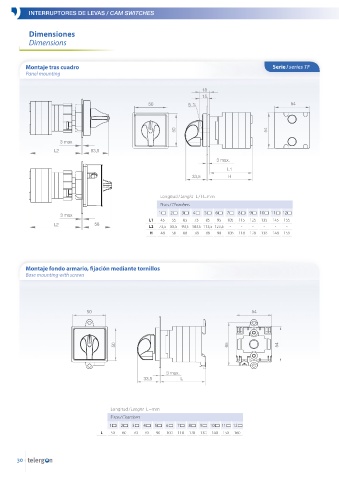

Dimensiones
Dimensions
Montaje tras cuadro Serie / series TF
Panel mounting
18
15
50 5 54
50 54
3 max
L2 53,5
3 max.
L1
33,5 H
Longitud / Lenght L / H=mm
Pisos / Chambers
3 max 1 2 3 4 5 6 7 8 9 10 11 12
L1 45 55 65 75 85 95 105 115 125 135 145 155
L2 58 L2 73,5 83,5 93,5 103,5 113,5 123,5 - - - - - -
H 48 58 68 78 88 98 108 118 128 138 148 158
Montaje fondo armario, fijación mediante tornillos
Base mounting with screws
50 54
50 65 54
3 max.
33,5 L
Longitud / Lenght L =mm
Pisos / Chambers
1 2 3 4 5 6 7 8 9 10 11 12
L 50 60 70 80 90 100 110 120 130 140 150 160
30
