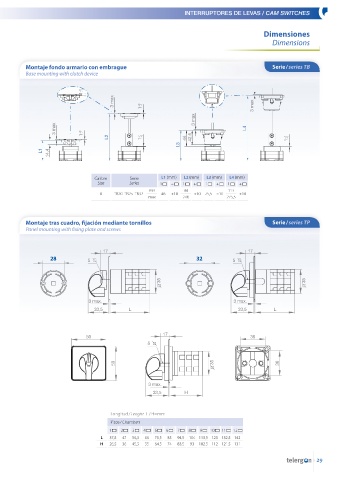

INTERRUPTORES DE LEVAS / CAM SWITCHES
Dimensiones
Dimensions
Montaje fondo armario con embrague Serie / series TB
Base mounting with clutch device
1 +0 -1
3 max 1 +0 -1 3 max
3 max
3 max -1 L4
1 +0
L2 1 +1 -0 44 42,5 1 +1 -0
L3
L1 14,4
Calibre Serie L1 (mm) L2 (mm) L3 (mm) L4 (mm)
Size Series 1 + 1 + 1 + 1 +
min 84 113
0 TB20 TB25 TB32 46 +10 +10 75,5 +10 +10
max 246 275,5
Montaje tras cuadro, fijación mediante tornillos Serie / series TP
Panel mounting with fixing plate and screws
17 17
28 5 32 5
35 35
3 max. 3 max.
33,5 L 33,5 L
17
50 36
5
50 35 36
3 max.
33,5 H
Longitud / Lenght L / H=mm
Pisos / Chambers
1 2 3 4 5 6 7 8 9 10 11 12
L 37,5 47 56,5 66 75,5 85 94,5 104 113,5 123 132,5 142
H 26,5 36 45,5 55 64,5 74 83,5 93 102,5 112 121,5 131
