INTERRUPTORES DE LEVAS / CAM SWITCHES

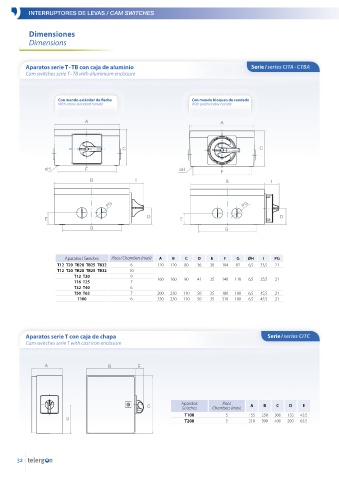

Dimensiones
Dimensions

Aparatos serie T - TB con caja de aluminio Serie / series CITA - CTBA
Cam switches serie T - TB with aluminium enclosure

Con mando estándar de flecha Con mando bloqueo de candado
With arrow standard handle With padlockable handle

A A

C C

øH F øH F

B I B I

PG PG

D D
E E
G G

Aparatos / Switches Pisos / Chambers (max) A B C D E F G ØH I PG
T12 T20 TB20 TB25 TB32 6 120 120 80 36 30 104 82 6,5 33,5 21
T12 T20 TB20 TB25 TB32 10
T12 T20 9
T16 T25 7 160 160 90 41 35 140 110 6,5 35,5 21
T32 T40 6
T50 T63 7 200 230 110 50 35 180 180 6,5 45,5 21
T100 6 330 230 110 50 35 310 180 6,5 45,5 21

Aparatos serie T con caja de chapa Serie / series CITC
Cam switches serie T with cast iron enclosure

A B E

Aparatos Pisos
C Switches Chambers (max) A B C D E
T100 5 155 250 300 150 45,5
D T200 5 210 300 400 200 65,5
