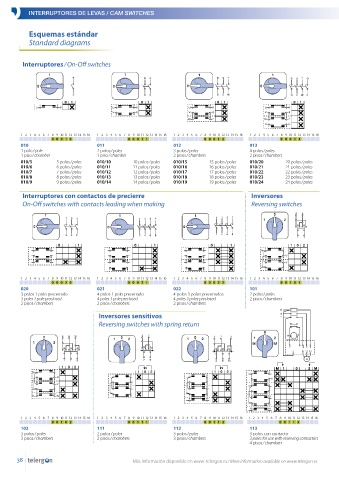

INTERRUPTORES DE LEVAS / CAM SWITCHES

Esquemas estándar
Standard diagrams

Interruptores / On-Off switches

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
0 0 0 1 0 0 0 0 1 1 0 0 0 1 2 0 0 0 1 3
010 011 012 013
1 polo / pole 2 polos / poles 3 polos / poles 4 polos / poles
1 piso / chamber 1 piso / chamber 2 pisos / chambers 2 pisos / chambers
010/5 5 polos / poles 010/10 10 polos / poles 010/15 15 polos / poles 010/20 20 polos / poles
010/6 6 polos / poles 010/11 11 polos / poles 010/16 16 polos / poles 010/21 21 polos / poles
010/7 7 polos / poles 010/12 12 polos / poles 010/17 17 polos / poles 010/22 22 polos / poles
010/8 8 polos / poles 010/13 13 polos / poles 010/18 18 polos / poles 010/23 23 polos / poles
010/9 9 polos / poles 010/14 14 polos / poles 010/19 19 polos / poles 010/24 24 polos / poles

Interruptores con contactos de precierre Inversores
On-Off switches with contacts leading when making Reversing switches

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
0 0 0 2 0 0 0 0 2 1 0 0 0 2 2 0 0 1 0 1
020 021 022 101
3 polos 1 polo precerrado 4 polos 1 polo precerrado 4 polos 3 polos precerrados 2 polos / poles
3 poles 1 pole preclosed 4 poles 1 pole preclosed 4 poles 3 poles preclosed 2 pisos / chambers
2 pisos / chambers 2 pisos / chambers 2 pisos / chambers
Inversores sensitivos
Reversing switches with spring return

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
0 0 1 0 2 0 0 1 1 1 0 0 1 1 2 0 0 1 1 3
102 111 112 113
3 polos / poles 2 polos / poles 3 polos / poles 3 polos con contacto
3 pisos / chambers 2 pisos / chambers 3 pisos / chambers 3 poles for use with reserving contactors
4 pisos / chambers
