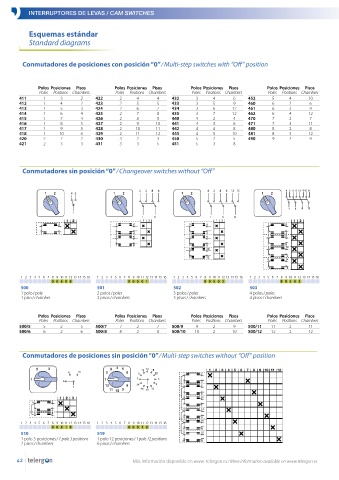

Page 42 - telergon-cam-switch-catalogue

INTERRUPTORES DE LEVAS / CAM SWITCHES

Esquemas estándar
Standard diagrams

Conmutadores de posiciones con posición “0” / Multi-step switches with “Off” position

Polos Posiciones Pisos Polos Posiciones Pisos Polos Posiciones Pisos Polos Posiciones Pisos
Poles Positions Chambers Poles Positions Chambers Poles Positions Chambers Poles Positions Chambers
411 1 3 2 422 2 4 4 432 3 4 6 452 5 4 10
412 1 4 2 423 2 5 5 433 3 5 9 460 6 2 6
413 1 5 3 424 2 6 7 434 3 6 12 461 6 3 9
414 1 6 4 425 2 7 8 435 3 7 12 462 6 4 12
415 1 7 4 426 2 8 9 440 4 2 4 470 7 2 7
416 1 8 5 427 2 9 10 441 4 3 6 471 7 3 11
417 1 9 5 428 2 10 11 442 4 4 8 480 8 2 8
418 1 10 6 429 2 11 12 443 4 5 10 481 8 3 12
420 2 2 2 430 3 2 3 450 5 2 5 490 9 2 9
421 2 3 3 431 3 3 5 451 5 3 8

Conmutadores sin posición “0” / Changeover switches without “Off”

1 2 1 2 1 2 1 2

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
0 0 5 0 0 0 0 5 0 1 0 0 5 0 2 0 0 5 0 3
500 501 502 503
1 polo / pole 2 polos / poles 3 polos / poles 4 polos / poles
1 piso / chamber 2 pisos / chambers 3 pisos / chambers 4 pisos / chambers

Polos Posiciones Pisos Polos Posiciones Pisos Polos Posiciones Pisos Polos Posiciones Pisos
Poles Positions Chambers Poles Positions Chambers Poles Positions Chambers Poles Positions Chambers
500/5 5 2 5 500/7 7 2 7 500/9 9 2 9 500/11 11 2 11
500/6 6 2 6 500/8 8 2 8 500/10 10 2 10 500/12 12 2 12

Conmutadores de posiciones sin posición “0” / Multi-step switches without “Off” position

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
0 0 5 1 0 0 0 5 1 9
510 519
1 polo 3 posiciones / 1 pole 3 positions 1 polo 12 posiciones / 1 pole 12 positions
2 pisos / chambers 6 pisos / chambers

42 Más información disponible en www. telergon.es / More information available on www.telergon.es
