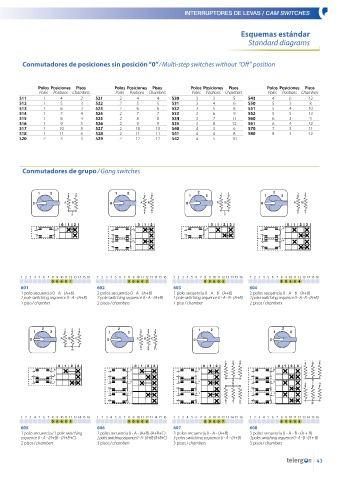

INTERRUPTORES DE LEVAS / CAM SWITCHES

Esquemas estándar
Standard diagrams

Conmutadores de posiciones sin posición “0” / Multi-step switches without “Off” position

Polos Posiciones Pisos Polos Posiciones Pisos Polos Posiciones Pisos Polos Posiciones Pisos
Poles Positions Chambers Poles Positions Chambers Poles Positions Chambers Poles Positions Chambers
511 1 4 2 521 2 4 4 530 3 3 5 543 4 6 12
512 1 5 3 522 2 5 5 531 3 4 6 550 5 3 8
513 1 6 3 523 2 6 6 532 3 5 8 551 5 4 10
514 1 7 4 524 2 7 7 533 3 6 9 552 5 5 13
515 1 8 4 525 2 8 8 534 3 7 11 560 6 3 9
516 1 9 5 526 2 9 9 535 3 8 12 561 6 4 12
517 1 10 5 527 2 10 10 540 4 3 6 570 7 3 11
518 1 11 6 528 2 11 11 541 4 4 8 580 8 3 12
520 2 3 3 529 2 12 12 542 4 5 10

Conmutadores de grupo / Gang switches

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
0 0 6 0 1 0 0 6 0 2 0 0 6 0 3 0 0 6 0 4
601 602 603 604
1 polo secuencia 0 - A - (A+B) 2 polos secuencia 0 - A - (A+B) 1 polo secuencia 0 - A - B - (A+B) 2 polos secuencia 0 - A - B - (A+B)
1 pole switching sequence 0 - A - (A+B) 2 pole switching sequence 0 - A - (A+B) 1 pole switching sequence 0 - A - B - (A+B) 2 poles switching sequence 0 - A - B - (A+B)
1 piso / chamber 2 pisos / chambers 1 piso / chamber 2 pisos / chambers

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
0 0 6 0 5 0 0 6 0 6 0 0 6 0 7 0 0 6 0 8
605 606 607 608
1 polo secuencia / 1 pole switching 2 polos secuencia 0 - A - (A+B)-(A+B+C) 3 polos secuencia 0 - A - (A+B) 3 polos secuencia 0 - A - B - (A + B)
sequence 0 - A - (A+B) - (A+B+C) 2 poles switching sequence 0 - A - (A+B)-(A+B+C) 3 poles switching sequence 0 - A - (A+B) 3 poles switching sequence 0 - A - B - (A + B)
2 pisos / chambers 3 pisos / chambers 3 pisos / chambers 3 pisos / chambers
