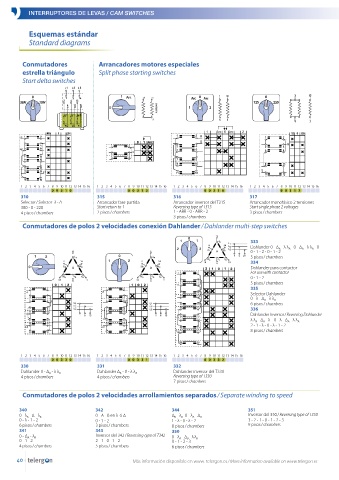

INTERRUPTORES DE LEVAS / CAM SWITCHES

Esquemas estándar
Standard diagrams

Conmutadores Arrancadores motores especiales
estrella triángulo Split phase starting switches
Start delta switches

0 Arc 0 Arc 1 10 0
380V 220V 125 220
1 2

3 6
1 Arc 0 Arc 2
1 2 R
S
3 4
5 6
7 8
9 10
11 12
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
0 0 3 1 0 0 0 3 1 5 0 0 3 1 6 0 0 3 1 7
310 315 316 317
Selector / Selector λ - Δ Arrancador fase partida Arrancador inversor del T315 Arrancador monofásico 2 tensiones
380 - 0 - 220 Start return to 1 Reversing type of T315 Start single phase 2 voltages
4 pisos / chambers 2 pisos / chambers 1 - ARR - 0 - ARR - 2 3 pisos / chambers
3 pisos / chambers
Conmutadores de polos 2 velocidades conexión Dahlander / Dahlander multi-step switches

333
Dahlander 0 - Δ A - λ λ A - 0 - Δ A - λ λ A - 0
0 - 1 - 2 - 0 - 1 - 2
5 pisos / chambers
334
Dahlander para contactor
For use with contactor
0 - 1 - 2
5 pisos / chambers
335
Selector Dahlander
0 - λ - Δ A - λ λ A
6 pisos / chambers
336
Dahlander inversor / Reversing Dahlander
λ λ A - Δ A - λ - 0 - λ - Δ A - λ λ A
2 - 1 - λ - 0 - λ - 1 - 2
8 pisos / chambers

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
0 0 3 3 0 0 0 3 3 1 0 0 3 3 2
330 331 332
Dahlander inversor del T330
Dahlander 0 - Δ A - λ λ A Dahlander Δ A - 0 - λ λ A
4 pisos / chambers 4 pisos / chambers Reversing type of T330
7 pisos / chambers
Conmutadores de polos 2 velocidades arrollamientos separados / Separate winding to speed

340 342 344 351
0 - λ A - Δ - λ B 0 - A - B en λ ó Δ Δ B - λ B - 0 - λ A - Δ A Inversor del 350 / Reversing type of T350
0 - λ - 1 - 2 0 - 1 - 2 1 - λ - 0 - λ - 2 3 - 2 - 1 - 0 - 1 - 2 - 3
6 pisos / chambers 3 pisos / chambers 8 pisos / chambers 9 pisos / chambers
341 343 350
0 - Δ A - λ B Inversor del 342 / Reversing type of T342 0 - λ A - Δ B - λ λ B
0 - 1 - 2 2 - 1 - 0 - 1 - 2 0 - 1 - 2 - 3
4 pisos / chambers 5 pisos / chambers 6 pisos / chambers
