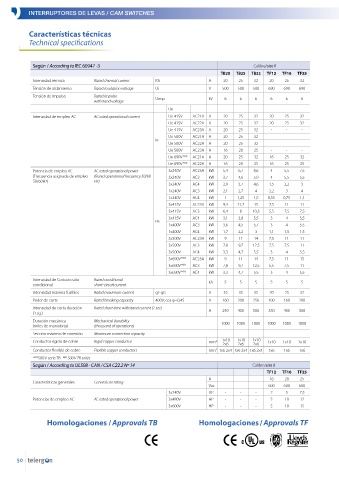

INTERRUPTORES DE LEVAS / CAM SWITCHES

Características técnicas
Technical specifications

Según / According to IEC 60947 -3 Calibre/size 0
TB20 TB25 TB32 TF12 TF16 TF25
Intensidad térmica Rated thermal current Ith A 20 25 32 20 25 32
Tensión de aislamiento Rated insulation voltage Ui V 500 500 500 690 690 690
Tensión de impulso Rated impulse Uimp kV 6 6 6 6 6 6
withstand voltage
Ue
Intensidad de empleo AC AC rated operational current Ue 415V AC21A A 20 25 32 20 25 32
Ue 415V AC22A A 20 25 32 20 25 32
Ue 415V AC23A A 20 25 32 - - -
Ue 500V AC21A A 20 25 32 - - -
Ie
Ue 500V AC22A A 20 25 32 - - -
Ue 500V AC23A A 16 20 25 - - -
Ue 690V * (1) AC21A A 20 25 32 16 25 32
Ue 690V * (1) AC22A A 16 20 25 16 25 25
Potencia de empleo AC AC rated operational power 3x240V AC23A kW 5,4 6,7 8,6 4 5,5 7,5
(Frecuencia asignada de empleo (Rated operational frecuency 50/60 3x240V AC3 kW 3,7 4,6 5,9 4 5,5 5,5
50/60Hz) Hz)
3x240V AC4 kW 2,9 3,7 4,6 1,5 2,2 3
1x240V AC3 kW 2,1 2,7 4 2,2 3 4
1x240V AC4 kW 1 1,25 1,5 0,55 0,75 1,1
3x415V AC23A kW 9,3 11,7 15 7,5 11 11
3x415V AC3 kW 6,4 8 10,3 5,5 7,5 7,5
3x415V AC4 kW 3,1 3,8 5,5 3 4 5,5
Pe
1x400V AC3 kW 3,6 4,5 5,7 3 4 5,5
1x400V AC4 kW 1,7 2,2 3 1,1 1,5 1,5
3x500V AC23A kW 9 11 14 7,5 11 11
3x500V AC3 kW 7,8 9,7 12,5 7,5 7,5 11
3x500V AC4 kW 3,3 4,7 5,5 3 4 5,5
3x690V * (1) AC23A kW 9 11 14 7,5 11 15
3x690V * (1) AC3 kW 7,8 9,7 12,5 5,5 7,5 11
3x690V * (1) AC4 kW 3,3 4,7 5,5 3 4 5,5
Intensidad de Cortocircuito Rated conditional kA 5 5 5 5 5 5
condicional short-circuit current
Intensidad máxima fusibles Rated maximum current gL-gG A 35 35 35 20 25 32
Poder de corte Rated breaking capacity 400V; cos φ=0,45 A 160 200 256 100 160 200
Intensidad de corta duración Rated short-time withstand current (1 sec)
(1 sg.) A 240 400 500 350 400 500
Duración mecánica Mechanical durability 1000 1000 1000 1000 1000 1000
(miles de maniobras) (thousand of operations)
Sección máxima de conexión Maximum connection capacity
Conductor rígido de cobre Rigid copper conductor mm 2 1x10 1x10 1x10 1x10 1x10 1x10
2x6
2x6
2x6
Conductor flexible de cobre Flexible copper conductors mm 1x6 2x4 1x6 2x4 1x6 2x4 1x6 1x6 1x6
2
(1)
* 500 V serie TB * 500 V TB series
(1)
Según / According to UL508 - CAN / CSA C22.2 Nº 14 Calibre/size 0
TF12 TF16 TF25
A - - - 16 20 25
Características generales General use rating
Vac - - - 600 600 600
3x240V HP - - - 2 5 7,5
Potencias de empleo AC AC rated operational power 3x480V HP - - - 5 10 12
3x600V HP - - - 5 10 15
Homologaciones / Approvals TB Homologaciones / Approvals TF
