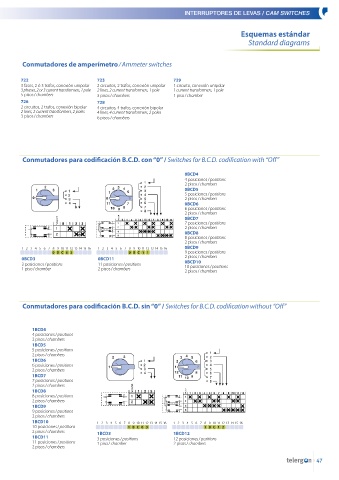

INTERRUPTORES DE LEVAS / CAM SWITCHES

Esquemas estándar
Standard diagrams

Conmutadores de amperímetro / Ammeter switches

722 723 729
3 fases, 2 ó 3 trafos, conexión unipolar 2 circuitos, 2 trafos, conexión unipolar 1 circuito, conexión unipolar
3 phases, 2 or 3 current transformers, 1 pole 2 lines, 2 current transformers, 1 pole 1 current transformers, 1 pole
5 pisos / chambers 3 pisos / chambers 1 piso / chamber
726 728
2 circuitos, 2 trafos, conexión bipolar 4 circuitos, 4 trafos, conexión bipolar
2 lines, 2 current transformers, 2 poles 4 lines, 4 current transformers, 2 poles
3 pisos / chambers 6 pisos / chambers

Conmutadores para codificación B.C.D. con “0” / Switches for B.C.D. codification with “Off”

0BCD4
4 posiciones / positions
2 pisos / chambers
0BCD5
5 posiciones / positions
2 pisos / chambers
0BCD6
6 posiciones / positions
2 pisos / chambers
0BCD7
7 posiciones / positions
2 pisos / chambers
0BCD8
8 posiciones / positions
2 pisos / chambers
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 0BCD9
0 B C 0 3 0 B C 1 1 9 posiciones / positions
0BCD3 0BCD11 2 pisos / chambers
3 posiciones / positions 11 posiciones / positions 0BCD10
10 posiciones / positions
1 piso / chamber 2 pisos / chambers 2 pisos / chambers

Conmutadores para codificación B.C.D. sin “0” / Switches for B.C.D. codification without “Off”

1BCD4
4 posiciones / positions
2 pisos / chambers
1BCD5
5 posiciones / positions
2 pisos / chambers
1BCD6
6 posiciones / positions
2 pisos / chambers
1BCD7
7 posiciones / positions
2 pisos / chambers
1BCD8
8 posiciones / positions
2 pisos / chambers
1BCD9
9 posiciones / positions
2 pisos / chambers
1BCD10 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
10 posiciones / positions 1 B C 0 3 1 B C 1 2
2 pisos / chambers 1BCD3 1BCD12
1BCD11 3 posiciones / positions 12 posiciones / positions
11 posiciones / positions 1 piso / chamber 2 pisos / chambers
2 pisos / chambers
